稳压二极管参数及稳压原理和过程,稳压二极管典型应用电路

返回列表来源:壹芯微 发布日期 2020-12-18 浏览:-

稳压二极管参数及稳压原理和过程,稳压二极管典型应用电路

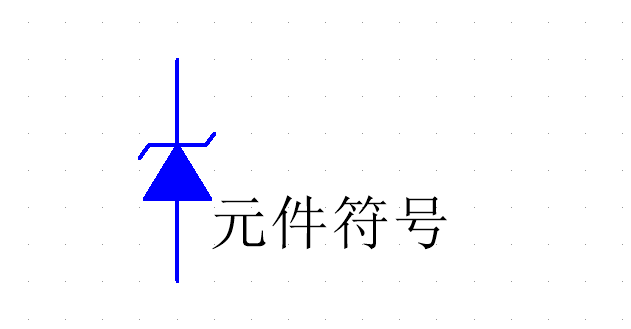

1.稳压二极管也称为齐纳二极管,是二极管的一种,工作在反向击穿状态。在电路中的符号如图1。

稳压二极管

图1

2.典型应用电路如图2.

稳压二极管

图2

3.稳压原理与过程:

当Vdc上升-Vo上升(瞬间)-RL1电流增大-R1压降增大(瞬间)-Vo减少(Vdc不变),从而形成循环。Vdc的电压变化转移到R1上的电压变化,使得Vo在一定条件上输出为稳定的电压值。为了有好的稳压效果,通常Vdc为Vo的2~3倍。

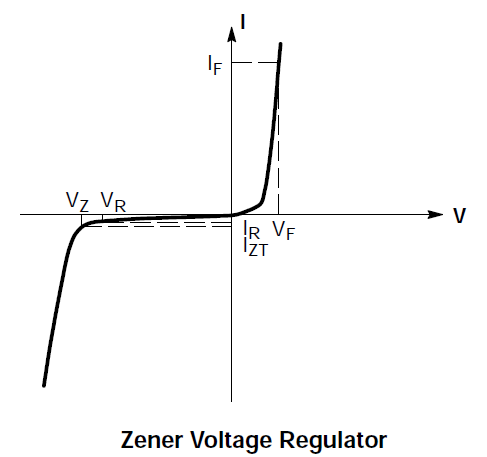

伏安特性如图3。横轴为电压,正半轴为正向电压,负半轴为反向电压。纵轴为电流,上半轴为正向电流,负半轴为反向电流。

稳压二极管

图3

4.稳压二极管的关键参数

PD:额定功耗

Vz:稳定电压

Iz:在稳压下的电流

IZK:反向击穿能输出稳定电压的拐点电流

ZZK:反向击穿能输出稳定电压的拐点阻抗

VR:反向电压

IR:反向电流

VF:正向电压

IF:正向电流
