温度系数为零的稳压二极管要怎么实现

返回列表来源:壹芯微 发布日期 2020-05-28 浏览:-

温度系数为零的稳压二极管要怎么实现

对电路设计人员来说,元器件的温漂是一个顽疾,例如稳压二极管对温度的依赖性。为了获得稳定的电压,工程师将具有不同温度特性的稳压二极管进行适当组合,为负载提供理想的电压值。这通常通过串联两只二极管,来实现简单高效的稳压效果。

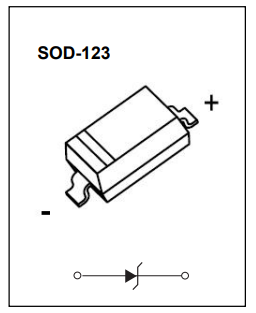

稳压二极管

厂家常将两只稳压二极管封装在一起,实现温度系数几乎为零的稳压效果

将两只温度互补型稳压二极管串联

串联两只温度互补型稳压二极管,可以实现近乎为零的温度系统。

如果电路需要12V稳定电压,可以选择两只温度系数正好相反,绝对值一致的稳压二极管,并将它们串联使用。其中,一只稳压管的稳定电压为3V,另一只为9V,或者其他电压值组合,只要两者的稳定电压相加为12V即可。

也就是说,在温度升高或下降时,如果一只管子的压降下降,另一只管子的压降就升高,反之亦然。对于负载来说就得到了12V的电压,两个管子的温度系数的很大程度上相抵消,总温度系数几乎为零。

将一只稳压管与一只普通Si管串联

如果不能实现适当的稳压二极管组合,也可以使用普通Si二极管。让普通Si二极管的负温度系数将稳压二极管的正温度系数抵消掉,只剩下残余量。

这种补偿方法容易实现,因为管芯比较廉价,串接工艺也比较简单,一般二极管厂家就是通过这种内接温补二极管方法实现高稳定稳压二极管的。

稳压二极管

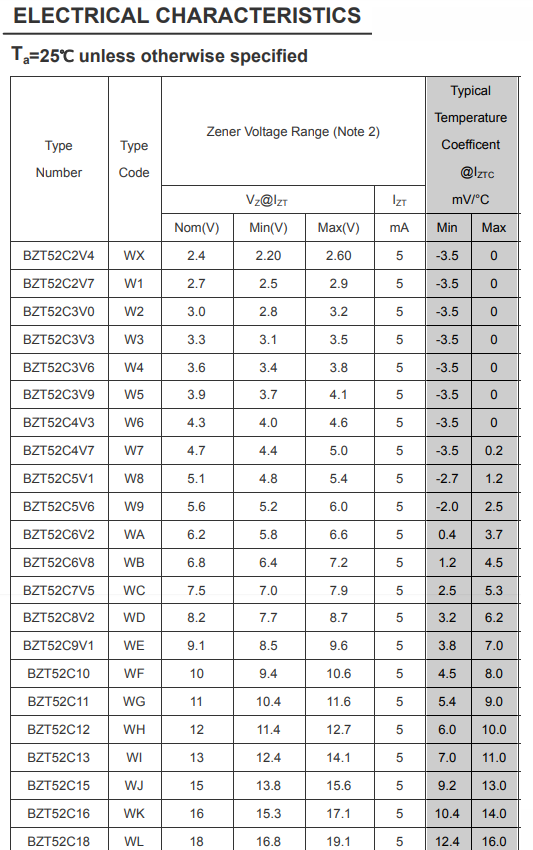

BZT52C系列稳压二极管的温度系数

将温度系数互补型器件串联的做法具有普遍意义,除了稳压二极管,用串接法进行温度补偿的方法还适用其他高精度电子元器件,如晶振等。
