UTT60N10G-TN3-R TO-252 MOS管100V 60A N沟道

返回列表来源:壹芯微 发布日期 2021-09-11 浏览:-

UTT60N10G-TN3-R TO-252 MOS管100V 60A N沟道

UTT60N10G-TN3-R TO-252 MOS管100V 60A N沟道

UTT60N10G-TN3-R(N沟道增强型场效应晶体管);UTT60N10G-TN3-R场效应管参数;UTT60N10G-TN3-R场效应管封装引脚图;UTT60N10G-TN3-R场效应管中文资料规格书(PDF);

电流(ID):60A,电压(VDSS):100V,封装形式:TO252

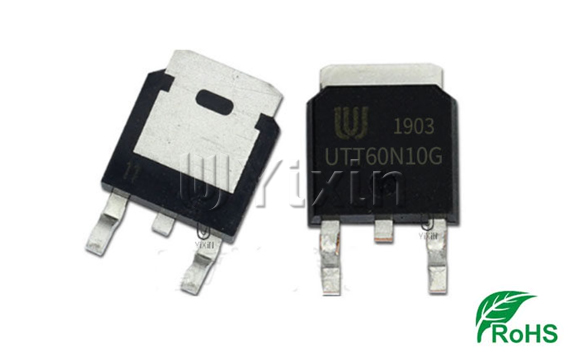

UTT60N10G-TN3-R

产品概要

* RDS(ON)<24mΩ @ VGS=10V, ID=30A

* 高切换速度

* 高电流容量

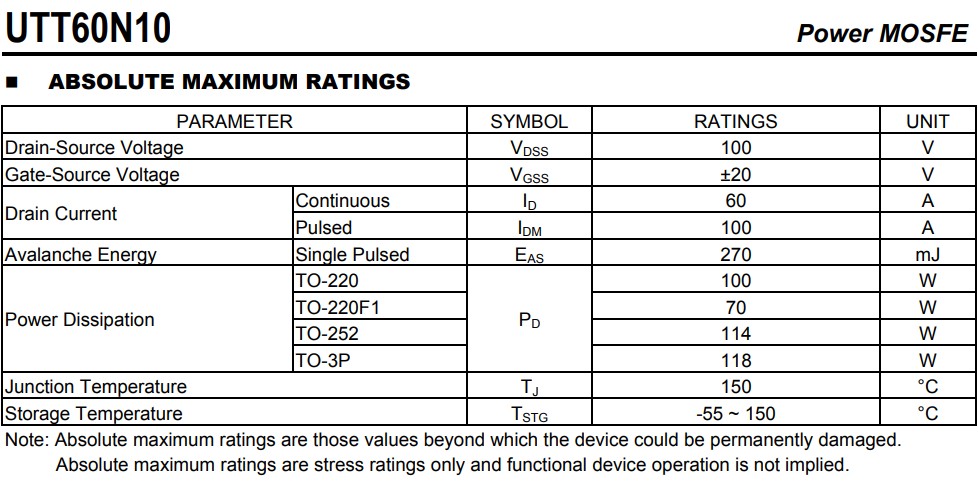

绝对最大额定参数(TC=25C,除非另有说明)

Drain-Source Voltage 漏源电压 VDSS 100V

Gate-Source Voltage 栅源电压 VGSS ±20V

Drain Current  Continuous 漏极电流连续 ID 60A

Drain Current Pulsed 漏极电流脉冲 EAS 270mJ

Power Dissipation TO-220 功耗 TO-220 PD 100W

Power Dissipation TO-220F1 功耗 TO-220F1 PD 70W

Power Dissipation TO-252 PD 功耗 TO-252 PD 114W

Power Dissipation TO-3P 功耗 TO-3P PD 118W

Junction Temperature 储存温度 TSTG -55~150°C

Storage Temperature 储存温度 TSTG -55~150°C

注意:绝对最大额定值是指超出该值可能会永久损坏设备的那些值。

绝对最大额定值仅是应力额定值,并不暗示功能设备操作。

UTT60N10G-TN3-R参数

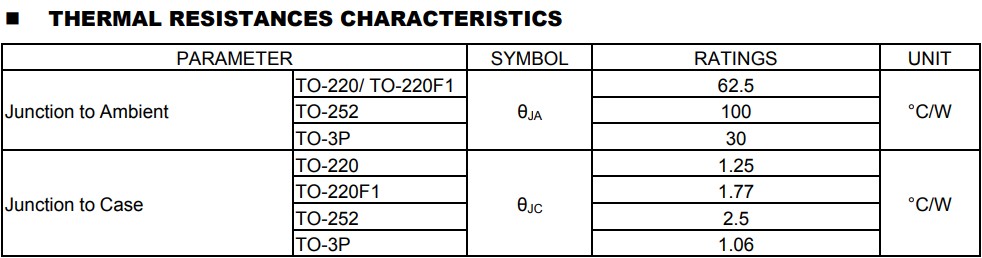

UTT60N10G-TN3-R热特性

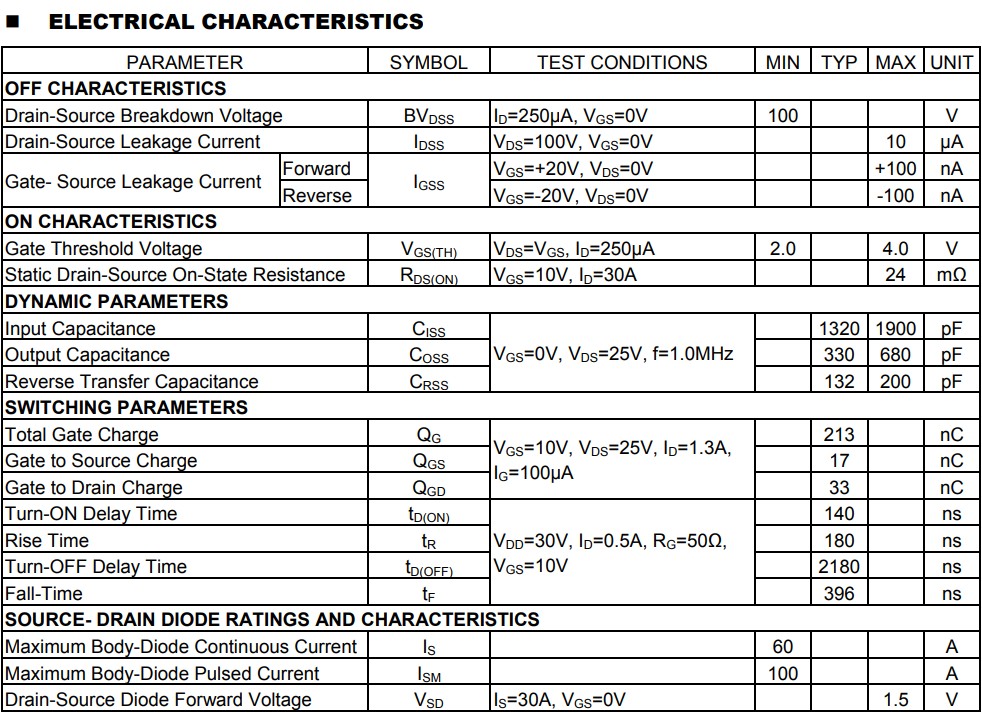

UTT60N10G-TN3-R电气
