TVS管的选取及使用方法

返回列表来源:壹芯微 发布日期 2020-07-22 浏览:-

TVS管的选取及使用方法

TVS的选取原则:

1. MAXIMUN CLAMPING VOLTAGE: 最大箝位电压VC要小于电路允许的最大安全电压。

2. REVERSE STAND-OFF VOLTAGE:截止电压VRWM大于电路的最大工作电压,一般可以选择VRWM等于或者略大于电路的最大工作电压。

3. PEAK PULSE POWER:额定的最大脉冲功率(TVS参数中给出) PM要大于最大瞬态浪涌功率。

TVS使用指南:

1. TVS管使用时一般并联在被保护电路上。为了限制流过TVS管的电流不超过管子允许通过的峰值电流IPP,应在线路串联加限流元件,如电阻、自恢复保险丝、电感等。

2. 击穿电压VBR的选择:TVS管的击穿电压应根据线路最高工作电压US按公式:VBRmin≥1.2US 或 VRWM≥1.1US选择。

3. 脉冲峰值电流IPP的选择:当TVS管单独使用时,要根据线路上可能出现的最大浪涌电流来选择合适的型号。当TVS管在放电管后作为第二级保护时,一般用500W~600W的就可以了。

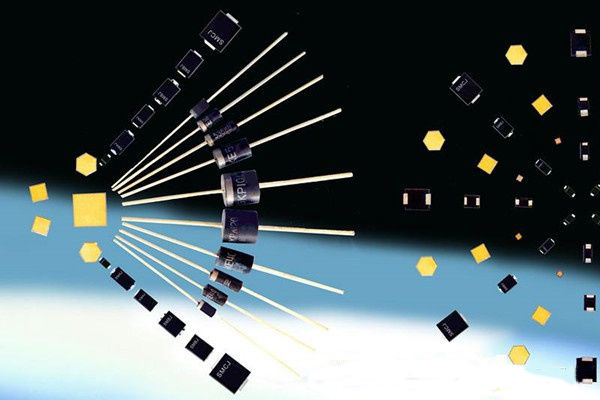

TVS管的选取
