TVS二极管选型技巧普及

返回列表来源:壹芯微 发布日期 2020-12-29 浏览:-

TVS二极管选型技巧普及

工欲善其事必先利其器,TVS选型之前,首选对TVS的参数要有个详细地了解。

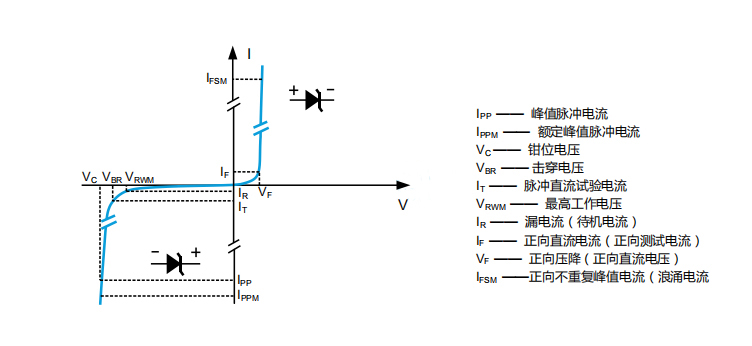

TVS参数详解

• VRWM :截止电压, TVS的最高工作电压,可连续施加而不引起TVS劣化或损坏状态下,达到的最大的直流电压或交流峰值电压。 在VRWM下,TVS是不工作的,不导通。

• VC:钳位电压,施加规定波形的峰值脉冲电流IPP时,TVS两端测得的峰值电压。

• VBR:击穿电压,是TVS管的最小雪崩电压。指在V-I特性曲线上,在规定的脉冲直流电流IT或接近发生雪崩的电流条件下测得TVS两端的电压。

• IR:漏电流,亦称待机电流。在规定温度和最高工作电压条件下,流过TVS的最大电流,其值是在截止电压下测量的。

• IPP: 峰值脉冲电流,一般在10/1000μs电流波形下的峰值。

• IT:测试电流。

• C:电容值,对于同功率等级的TVS而言,电压越低电容值就越大。在通信线路的防护中,尤其要注意TVS的电容值。

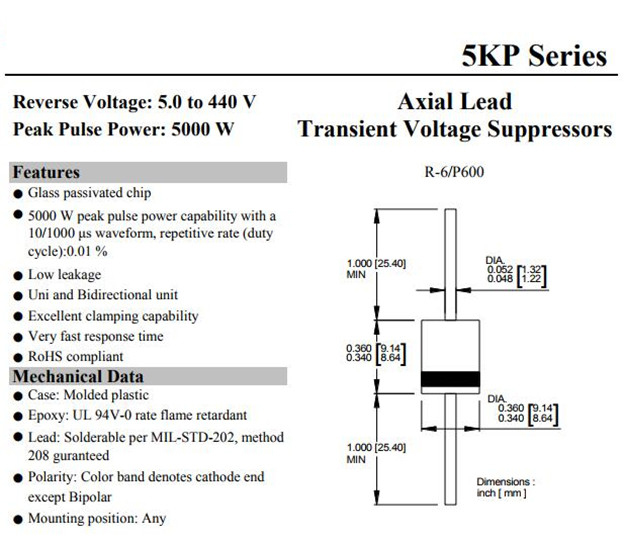

• 封装形式:从TVS的封装形式,可以看出其功率大小。TVS的芯片面积直接决定其功率等级。

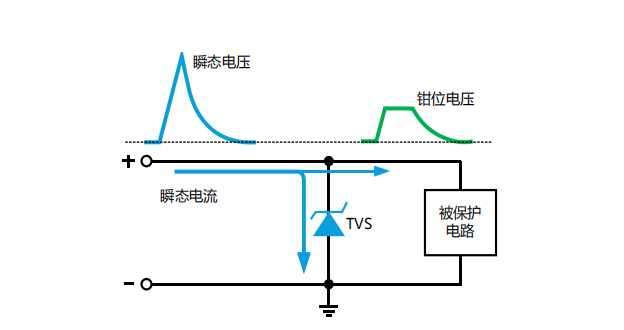

TVS二极管

TVS选型

1)要确定被保护电路中的最大直流或连续工作电压,电路的额定标准电压和“高端”容限;

2)TVS的额定瞬态功率要大于电路中可能出现的最大瞬态浪涌功率;

3)TVS的截止电压要大于被保护电路的最高工作电压;

4)TVS的最大钳位电压要小于后级被保护电路中的损坏电压;

5)确定好TVS最大箝位电压后,其峰值脉冲电流要大于瞬态浪涌电流;

6)对于数据接口的电路保护,还需注意选取具有合适电容的TVS。比如:当信号频率或传输速率较高时,应选用低电容系列的TVS;

TVS二极管

TVS选型事项

1)规格书手册给的只是特定脉宽下的吸收功率峰值,而实际电路中的脉冲宽度是变化不定,心里要有个数,对宽脉冲要降额应用;

2)对于小电流负载电路的保护,要有意识地增加限流电阻;

3)要注意TVS二极管的稳态平均功率是否在安全范围之中;

4)要考虑温度变化,正常而言,瞬态抑制二极管在-55°C到150°C之间工作,电路中温度比较高的情况下要降额应用;

5)TVS瞬态抑制二极管的引线长短,要与被保护线路相对。

6)针对数据接口或通信线路中的防护,要尽可能选取电容值比较小的TVS二极管。

7)直流保护电路大多选单向TVS管,交流保护电路大多选双向TVS管、多路保护电路选TVS阵列器件,大功率保护电路选专用保护模块。

8)在使用TVS管过程中,考虑到TVS的离散性,尽量减少串/并数量。

TVS二极管
