三相整流电路是工业电源转换、电机驱动和电力电子设备中常见的电路之一，其主要功能是将三相交流电（AC）转换为直流电（DC）。根据整流方式的不同，三相整流电路可分为三相半波整流和三相全波整流。

一、三相半波整流的工作原理

三相半波整流是一种较为简单的整流方式，通常由三个单独的二极管构成，每个二极管分别连接到三相电源的一个相线，其阴极或阳极汇总到负载端。该电路的工作方式如下：

1. 单相导通：在每个周期中，只有一个相位的电压高于其他两相，并通过其对应的二极管导通，为负载提供电流。

2. 脉动直流输出：由于每个相位的电压在正半周期时导通，而负半周期被截断，因此输出的直流电具有较大的脉动分量。

3. 较高的谐波含量：三相半波整流的输出波形包含大量的谐波分量，对负载及电源系统的影响较大，可能会引起电磁干扰（EMI）等问题。

半波整流的特点

- 结构简单，元件少，制造成本低

- 直流输出电流间断，波动幅度较大

- 仅利用交流电的正半周期，能量转换效率较低

- 谐波分量较多，可能对电网产生干扰

由于三相半波整流的输出不够稳定，适用于对电源质量要求不高的小功率设备。在工业场合，由于电能利用率低且谐波干扰较大，较少采用该方案。

二、三相全波整流的工作原理

为了提高整流效率，减少输出电流的波动，三相全波整流采用更复杂的电路配置。最常见的三相全波整流电路是三相桥式整流电路，通常由六个二极管组成，如下所示：

1. 六脉冲整流：三相全波整流电路的每个相位在正、负半周期都有二极管导通，因此在一个交流周期内，每相都会被整流两次，形成六次脉冲输出。

2. 较小的输出波动：由于六个二极管的交替导通，直流电的波动大大降低，输出更为平稳。

3. 更高的整流效率：相比半波整流，全波整流能充分利用交流电的正负半周期，从而提高电能利用率，减少损耗。

全波整流的特点：

- 整流效率高，接近100%

- 输出电流更平稳，谐波含量较低

- 适用于高功率应用，如电机驱动、工业电源

- 需要更多的二极管，电路复杂度较高

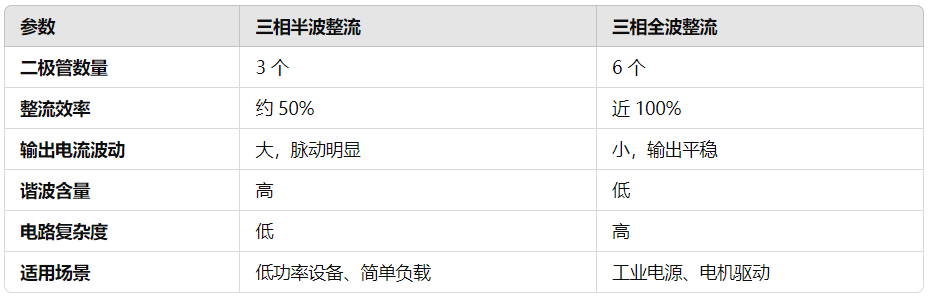

三、半波整流与全波整流的对比

四、应用场景分析

- 三相半波整流 主要用于一些对直流稳定性要求不高的小型电子设备或实验室测试电路。

- 三相全波整流 则广泛应用于高功率设备，如工业电源供应、电焊机、电机控制系统、变频器和不间断电源（UPS）等。

结论

三相整流电路的选择取决于具体的应用需求。如果仅需简单的直流转换，且对波动和谐波要求不高，三相半波整流可以满足基本需求。然而，在工业领域，三相全波整流由于其更高的效率、更平稳的输出、更低的谐波干扰，已成为主流方案。无论是哪种整流方式，在设计时都需要考虑实际应用的电流需求、负载特性以及电网质量等因素，以确保最佳的电源转换效果。
