三相半波可控整流电路在电力电子和工业控制领域具有广泛的应用，主要用于将三相交流电转换为直流电。根据电路拓扑结构的不同，可分为共阴极和共阳极两种形式。虽然这两种电路在整流方式上类似，但在结构设计、工作原理及适用场景上存在较大区别。

一、三相半波可控整流电路概述

三相半波可控整流电路由三个可控整流器件（通常为晶闸管或可控硅）和变压器组成，利用三相交流电的相位差实现半波整流。晶闸管的触发角控制导通时间，从而调整输出电压。该电路可根据连接方式不同分为共阴极和共阳极两种拓扑结构。

二、共阴极三相半波可控整流电路的工作原理

在共阴极电路结构中，所有晶闸管的阴极端连接在一起，并直接与负载的负极相连，而阳极端分别连接到三相电源的不同相位。变压器的副边绕组通常采用星形连接，并且每相绕组的一个端点分别连接到晶闸管的阳极。

当交流电的某一相电压高于其他两相时，相应的晶闸管在触发信号的作用下导通，使得该相电流通过变压器副边流向负载。此时，由于其他两相的电压较低，未导通的晶闸管保持截止状态，电流只能通过已导通的晶闸管流向负载的负极（共阴极）。

共阴极电路的特点

1. 结构简单：由于阴极共用，电路设计较为简洁，控制方式直观。

2. 适用于小功率负载：适合电子设备、电源模块等对电流控制要求较高但功率需求较小的场景。

3. 电流控制精度高：每个晶闸管的导通可以独立控制，从而实现较高精度的输出电压调节。

4. 电流不平衡问题：由于各相电流独立控制，可能会导致输出电流的不均衡，从而影响负载的稳定性。

三、共阳极三相半波可控整流电路的工作原理

在共阳极整流电路中，所有晶闸管的阳极端相互连接，并与负载的正极相连，而各自的阴极端分别接入三相交流电的不同相位。变压器副边绕组通常采用星形接法，每相绕组的一端接晶闸管的阴极，另一端接电源相线。

当某一相的电压高于其他两相时，控制电路触发该相对应的晶闸管，使其导通。此时，交流电流经由晶闸管阴极进入电路，再通过共阳极输出至负载，形成直流电流。未导通的晶闸管保持截止状态，仅有导通的器件参与整流过程，从而实现半波整流功能。

共阳极电路的特点

1. 适用于大功率负载：相比共阴极电路，共阳极电路能提供更高的输出电流，因此常用于工业电源、大功率变流器等应用。

2. 负载电流较平衡：由于电流的流向设计合理，不同相位间的电流更均衡，有助于提高负载匹配性能。

3. 控制相对复杂：因为阳极共用，每个晶闸管的导通受其他相的影响较大，导致电流调节的灵活性相对较低。

4. 制造成本较高：由于其电流能力强，电路设计相对复杂，因此制造成本更高。

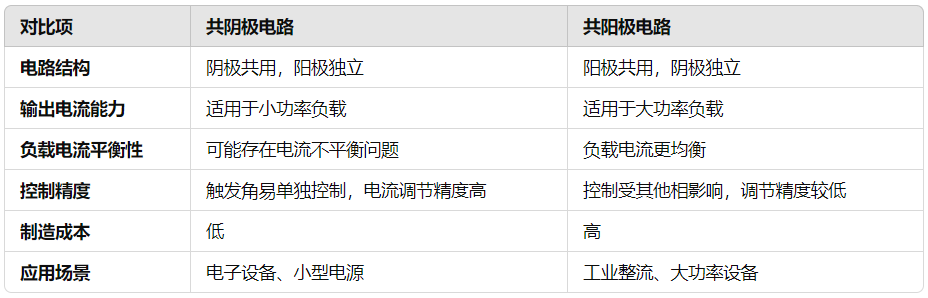

四、共阴极与共阳极电路的对比总结

五、如何选择合适的电路形式？

在工程应用中，选择共阴极或共阳极整流电路取决于具体的需求。若设备要求较高的电流调节精度，且功率需求较低，共阴极电路更具优势，适用于小功率电子设备或精密电源系统。而对于负载电流平衡性要求高、功率较大的应用场景，如工业整流器和高功率电源，共阳极电路更适用，因其能够提供更稳定的电流分配。

同时，还需综合考虑电路的成本、可靠性和维护便捷性。在某些特定场合，工程师可能会结合两种电路的特点，优化电路结构，以提升整体性能和适应性。

结论

共阴极与共阳极三相半波可控整流电路各有优缺点，其区别主要体现在电路结构、控制精度、负载适应性和应用场景等方面。共阴极电路适合低功率、精密控制的应用，而共阳极电路则适用于高功率、大电流需求的场合。合理选择合适的拓扑结构，可以有效提升电力电子设备的性能和稳定性。
