一 MOS管的基本特性
MOS管是一种受控电压驱动的半导体开关器件,其主要由源极(Source)、漏极(Drain)、栅极(Gate)和体(Body)构成。工作原理基于栅极电压对导通状态的影响:当施加适当的栅极-源极电压(Vgs)时,MOS管进入导通状态,实现电流控制。MOS管的主要类别包括N沟道(NMOS)和P沟道(PMOS),其中NMOS由于电子迁移率更高,通常具备更低的导通电阻和更快的开关速度,因此应用更为广泛。
二 选型关键参数
1. 电压参数
- 漏-源极耐压(Vds):指MOS管在关断状态下能够承受的最高电压,通常应选择高于实际电路工作电压的值,以避免器件因过压损坏。
- 栅-源极电压(Vgs):决定MOS管的开关特性,不同应用场景下,驱动电压要求不同,例如低压逻辑控制通常需要3.3V或5V,而高功率应用可能需要10V以上的驱动电压。
- 阈值电压(Vth):是MOS管开始导通的最低栅极电压,确保选取的Vth适配电路,以保证可靠开关操作。
2. 电流承载能力
- 最大连续漏极电流(Id):MOS管在稳态导通情况下所能承受的最大电流。需要确保该值大于电路负载电流,以防止MOS管过热或损坏。
- 脉冲电流承受能力(Idm):短时大电流冲击下的最大承载能力,特别适用于PWM控制或电机驱动等应用。
3. 导通电阻(Rds(on))
Rds(on)是MOS管导通状态下的等效电阻值,直接影响功耗和热损耗。低Rds(on)意味着更低的功率损耗和更高的效率,适用于高功率应用,如开关电源和电动汽车驱动系统。在MOS管工作电流较大时,Rds(on)的影响尤为明显,因此应尽量选择低Rds(on)的型号。
4. 开关速度
MOS管的开关速度决定了其适用于高频还是低频应用。关键参数包括:
- 栅极电荷(Qg):MOS管从关断到导通需要的电荷量,Qg越低,开关速度越快。
- 输入电容(Ciss)和输出电容(Coss):这两个参数影响开关过渡时间,Ciss较大会导致MOS管开关速度变慢,影响高频应用的效率。
在高频应用(如DC-DC转换器、逆变器)中,低Qg和低Ciss的MOS管能提供更快的开关速度,提高系统效率。
5. 热管理和散热性能
MOS管在工作时会产生热量,选择合适的封装和散热方案至关重要。
- 最大结温(Tjmax):MOS管芯片内部可承受的最高温度,通常在125°C至175°C范围内。
- 热阻(Rθjc和Rθja):分别表示芯片到封装、封装到空气的热阻。低热阻的封装能更快地将热量散出,有助于MOS管长时间稳定工作。
合理选择散热片、散热器或PCB上的铜箔面积,能够有效降低MOS管的工作温度,提升系统可靠性。
6. 封装形式
MOS管的封装不仅影响散热性能,还决定了其适用于表面贴装(SMD)还是通孔安装(THT)。常见封装类型包括:
- TO-220:适用于中等功率应用,需额外散热片。

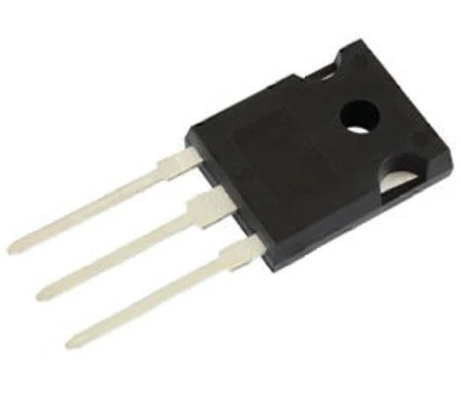

- TO-247:大功率应用的常见封装,散热能力强。
- DPAK/D2PAK:表面贴装封装,适用于高密度电路设计。
- QFN/DFN:紧凑封装,低寄生参数,适用于高速开关应用。
封装的选择需要综合考虑散热需求、空间限制及生产工艺要求。
7. 保护特性
为了提高MOS管的可靠性,可以选择带有保护功能的型号,例如:
- ESD保护:防止静电损坏MOS管,提高耐用性。
- 过流保护(OCP):当电流过大时自动限制输出,防止MOS管烧毁。
- 过温保护(OTP):当温度过高时,MOS管自动关断以防止损坏。
在实际应用中,合理搭配外部保护电路(如TVS二极管、保险丝等)可以进一步提高系统的稳定性。
三 如何匹配最佳参数?
为了选择最适合的MOS管,需要根据具体应用场景进行参数匹配。例如:
- DC-DC转换器:需选择低Rds(on)、高速开关的MOS管,以减少损耗并提高转换效率。
- 电机驱动:需要较高的Id和较低的Rds(on),以应对大电流负载,并确保MOS管能稳定运行。
- 开关电源(SMPS):选择低Qg、低Ciss的MOS管,以提高开关频率并减少功耗。
- 电池保护电路:低Rds(on)能减少电池的功耗,提高续航能力。
在匹配参数时,还需要综合考虑MOS管的成本、供应链稳定性以及封装适配性,以确保最终方案既经济又高效。
结论
MOS管选型是一个多因素平衡的过程,需要权衡电压、电流、导通电阻、开关速度、热性能、封装、保护特性等多个方面。通过合理匹配参数,可以确保MOS管在特定应用中实现最佳性能,提高系统的可靠性和效率。在实际选型过程中,工程师应结合电路需求、成本控制以及长期供应保障,选择最适合的MOS管方案,以优化电子设备的整体表现。
