双色发光二极管外形和符号-双色发光二极管工作原理

返回列表来源:壹芯微 发布日期 2020-06-09 浏览:-

双色发光二极管外形和符号-双色发光二极管工作原理

顾名思义,双色发光二极管内部有两个二极管,这两个发光二极管的连接方式有两种:共阴极(两个发光二极管的负极连在一起)、共阳极(两个发光二极管的正极连在一起)。

双色发光二极管外形与符号

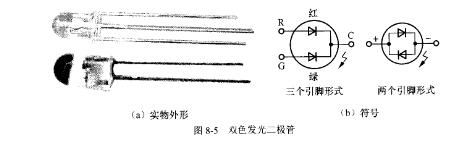

双色发光二极管可以发出多种颜色的光线。双色发光二极管有两引脚和三引脚之分,常MAX1617AMEE见的双色发光二极管实物外形如图8-5(a)所示,图8-5(b)为双色发光二极管的电路符号。

双色发光二极管

双色发光二极管工作原理

双色发光二极管是将两种颜色的发光二极管制作封装在一起构成的,常见的有红绿双色发光二极管。双色发光二极管内部两个二极管的连接方式有两种:一是共阳或共阴形式(即正极或负极连接成公共端),二是正负连接形式(即一只二极管正极与另一只二极管负极连接)。共阳或共阴式双色二极管有三个引脚,正负连接式双色二极管有两个引脚。下面以图s-6所示的电路来说明双色发光二极管工作原理。

(a)三个引脚双色发光二极管(b)两个引脚的双色发光二极管应用电路

双色发光二极管

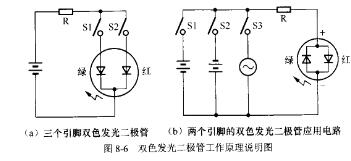

图⒏6(a)为三个引脚的双色发光二极管应用电路。当闭合开关s1时,有电流流过双色发光二极管内部的绿管,双色发光二极管发出绿色光,当闭合开关m时,电流通过内部红管,双色发光二极管发出红光,若两个开关都闭合,红、绿管都亮,双色二极管发出的混合色光一黄光。图8-6(b)为两个引脚的双色发光二极管应用电路。当闭合开关s1时,有电流流过红管,双色发光二极管发出红色光;当闭合开关s2时,电流通过内部绿管,双色发光二极管发出绿光;当闭合开关S3时,由于交流电源极性周期性变化,它产生的电流交替流过红、

绿管,红、绿管都亮,双色二极管发出的光线呈红、绿混合色一黄色。
