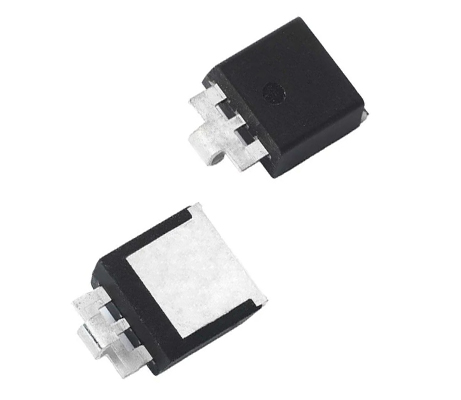

一、稳压二极管的工作原理
稳压二极管的核心工作机制基于反向击穿特性。当外部电源为其施加反向偏置电压,并且该电压达到特定值(即齐纳电压)时,二极管内部的载流子发生雪崩或齐纳击穿,导致反向电流急剧上升,但电压仍然保持稳定。这种稳定特性使得稳压二极管成为电路中常用的稳压元件。
1. 齐纳效应与雪崩效应
稳压二极管的击穿机制主要包括齐纳效应和雪崩效应。当二极管的掺杂浓度较高且击穿电压较低(通常在5V以下)时,主要由齐纳效应主导,PN结中的强电场作用使价电子隧道跃迁到导带,形成大量电子-空穴对,从而实现电压稳定。当击穿电压较高(一般超过5V)时,电场加速载流子撞击其他原子,使更多电子获得能量并进入导带,引发雪崩效应,进而稳定电压输出。
2. 电流限制设计
在实际电路设计中,稳压二极管通常需要串联限流电阻,以控制通过二极管的电流,防止过大电流损坏器件。这种设计保证了二极管在正常范围内工作,同时提供稳定电压。
3. 温度影响与调节
稳压二极管的齐纳电压受温度变化影响,低电压时温度系数偏负,高电压时则为正。为了降低温度波动带来的误差,工程师通常选择合适的电压范围,或搭配不同稳压二极管,以优化温度补偿,提高电路的稳定性。
二、稳压二极管的关键特性
1. 电压稳定性
稳压二极管的最大特点是即使输入电压或负载电流发生变化,输出电压仍能保持恒定,为电路提供可靠的电源支撑。
2. 响应速度快
相较于其他稳压方式,稳压二极管能够迅速响应电压变化,在毫秒级别内恢复稳定,适用于对电压变化要求敏感的电路。
3. 体积小、易于集成
由于采用半导体材料制造,稳压二极管通常体积较小,可以轻松集成到各类电子设备和PCB板中,适合现代精密电路设计。
4. 耐用性强
经过合理设计的稳压二极管能够长时间稳定工作,在额定功率范围内,具备较高的耐用性。
5. 低功耗
在低电流条件下工作时,稳压二极管的功耗较低,能够减少电路能量损耗,提高整体效率。
三、稳压二极管的应用场景
1. 电源稳压电路
在直流电源系统中,稳压二极管被广泛用于稳定输出电压,防止供电波动影响电子设备的正常运行。例如,在小型电子设备的电池供电电路中,稳压二极管能够保证稳定的工作电压,提升设备使用寿命。
2. 基准电压源
在模拟电路和数据转换电路(如ADC、DAC)中,稳压二极管常用于提供基准电压,以确保数据转换精度。例如,在传感器应用中,它能够维持稳定的参考电压,避免误差。
3. 过压保护
电子电路中的电源输入端常会受到电压尖峰或浪涌的影响,可能对敏感元件造成损坏。稳压二极管可以用作瞬态电压抑制(TVS)器件,在电压超过安全阈值时导通,保护电路不受冲击。
4. 信号调理
在通信和传感器电路中,稳压二极管用于稳定信号电平,防止信号干扰。例如,在音频处理和射频通信电路中,它能够消除输入信号的电压波动,提高信号质量。
5. 电源管理系统
在开关电源和电池管理系统中,稳压二极管可作为关键元件,确保电池充放电电压稳定。例如,在太阳能充电控制电路中,它能够防止电压过高导致电池损坏,提高系统可靠性。
总结
稳压二极管因其电压稳定、响应迅速、功耗低等特点,在电子电路中发挥着重要作用。无论是用于电源稳压、信号调理、基准电压提供,还是作为过压保护元件,它都能有效提升电路的可靠性。随着电子技术的进步,稳压二极管依然是电路设计中的关键器件,为设备的稳定运行提供保障。
