SOT323封装的共阴极三脚稳压二极管-DZ23C2V7-DZ23C51
常听工程师说,半导体芯片封装形式比电气性能还要重要。如果封装形式不匹配,再出色的芯片性能都是枉然。例如稳压二极管封装一般都是两脚封装的,如果设计时选择了一个三引脚的管子,麻烦就出来了,不修改PCB布线图,肯定是装不上去的。

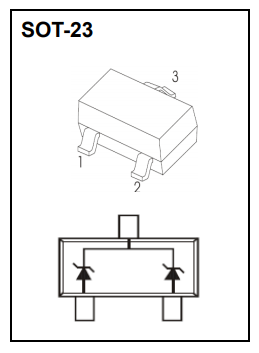

DZ23C2V7-DZ23C51共阴极稳压二极管
关于三引脚稳压二极管生产厂家,国内目前主要是长电科技(JCET)。长电科技的三引脚稳压二极管有共阳极、共阴极两种接法,AZ23C2V7W-AZ23C39W为共阳极稳压二极管(common anode),DZ23C2V7-DZ23C51为共阴极稳压二极管(common cathode)。
其中,DZ23C2V7-DZ23C51共阴极稳压二极管在一个SOT323封装内配置了两个稳压二极管,功耗为300mW,稳定电压2.7V-51V,正向压降Vf为0.9V,热阻Roja不超过417℃/W,存储温度范围-65~+150℃。
DZ23C2V7-DZ23C51稳压二极管电气性能如下:
DZ23C2V7稳压值2.5-2.9V,最大稳压阻抗83?(5.0mA)、500?(1.0mA),温度系数-0.065%/℃;
DZ23C3V0稳压值2.8-3.2V,最大稳压阻抗95?(5.0mA)、500?(1.0mA),温度系数-0.060%/℃;
DZ23C3V3稳压值3.1-3.5V,最大稳压阻抗95?(5.0mA)、500?(1.0mA),温度系数-0.055%/℃;
DZ23C3V6稳压值3.4-3.8V,最大稳压阻抗95?(5.0mA)、500?(1.0mA),温度系数-0.055%/℃;
DZ23C3V9稳压值3.7-4.1V,最大稳压阻抗95?(5.0mA)、500?(1.0mA),温度系数-0.050%/℃;
DZ23C4V3稳压值4.0-4.6V,最大稳压阻抗95?(5.0mA)、500?(1.0mA),温度系数-0.035%/℃;
DZ23C4V7稳压值4.4-5.0V,最大稳压阻抗78?(5.0mA)、500?(1.0mA),温度系数-0.015%/℃;
DZ23C5V1稳压值4.8-5.4V,最大稳压阻抗60?(5.0mA)、480?(1.0mA),温度系数+0.005%/℃;
DZ23C5V6稳压值5.2-6.0V,最大稳压阻抗40?(5.0mA)、400?(1.0mA),温度系数+0.020%/℃;
DZ23C6V2稳压值5.8-6.6V,最大稳压阻抗10?(5.0mA)、200?(1.0mA),温度系数+0.030%/℃;
DZ23C6V8稳压值6.4-7.2V,最大稳压阻抗8.0?(5.0mA)、150?(1.0mA),温度系数 +0.045%/℃;
DZ23C7V5稳压值7.0-7.9V,最大稳压阻抗7.0?(5.0mA)、50?(1.0mA),温度系数+0.050%/℃;
DZ23C8V2稳压值7.7-8.7V,最大稳压阻抗7.0?(5.0mA)、50?(1.0mA),温度系数+0.055%/℃;
DZ23C9V1稳压值8.5-9.6V,最大稳压阻抗10?(5.0mA)、50?(1.0mA),温度系数+0.065%/℃;
DZ23C10稳压值9.4-10.6V,最大稳压阻抗15?(5.0mA)、70?(1.0mA),温度系数+0.065%/℃;
DZ23C11稳压值10.4-11.6V,最大稳压阻抗20?(5.0mA)、70?(1.0mA),温度系数+0.070%/℃;
DZ23C12稳压值11.4-12.7V,最大稳压阻抗20?(5.0mA)、90?(1.0mA),温度系数+0.075%/℃;
DZ23C13稳压值12.4-14.1V,最大稳压阻抗25?(5.0mA)、110?(1.0mA),温度系数+0.080%/℃;
DZ23C15稳压值13.8-15.6V,最大稳压阻抗30?(5.0mA)、110?(1.0mA),温度系数+0.080%/℃;
DZ23C16稳压值15.3-17.1V,最大稳压阻抗40?(5.0mA)、170?(1.0mA),温度系数+0.090%/℃;
DZ23C18稳压值16.8-19.1V,最大稳压阻抗50?(5.0mA)、170?(1.0mA),温度系数+0.090%/℃;
DZ23C20稳压值18.8-21.2V,最大稳压阻抗50?(5.0mA)、220?(1.0mA),温度系数+0.090%/℃;
DZ23C22稳压值20.8-23.3V,最大稳压阻抗55?(5.0mA)、220?(1.0mA),温度系数+0.090%/℃;
DZ23C24稳压值22.8-25.6V,最大稳压阻抗80?(5.0mA)、220?(1.0mA),温度系数+0.090%/℃;
DZ23C27稳压值25.1-28.9V,最大稳压阻抗80?(5.0mA)、250?(1.0mA),温度系数+0.090%/℃;
DZ23C30稳压值28-32V,最大稳压阻抗80?(5.0mA)、250?(1.0mA),温度系数+0.090%/℃;
DZ23C33稳压值31-35V,最大稳压阻抗80?(5.0mA)、250?(1.0mA),温度系数+0.090%/℃;
DZ23C36稳压值34-38V,最大稳压阻抗90?(5.0mA)、250?(1.0mA),温度系数+0.090%/℃;
DZ23C39稳压值37-41V,最大稳压阻抗90?(5.0mA)、300?(1.0mA),温度系数+0.110%/℃;
DZ23C43稳压值40-46V,最大稳压阻抗100(5.0mA)、700?(1.0mA),温度系数+0.110%/℃;
DZ23C47稳压值44-50V,最大稳压阻抗100(5.0mA)、750?(1.0mA),温度系数+0.110%/℃;
DZ23C51稳压值48-54V,最大稳压阻抗100(5.0mA)、750?(1.0mA),温度系数+0.110%/℃。

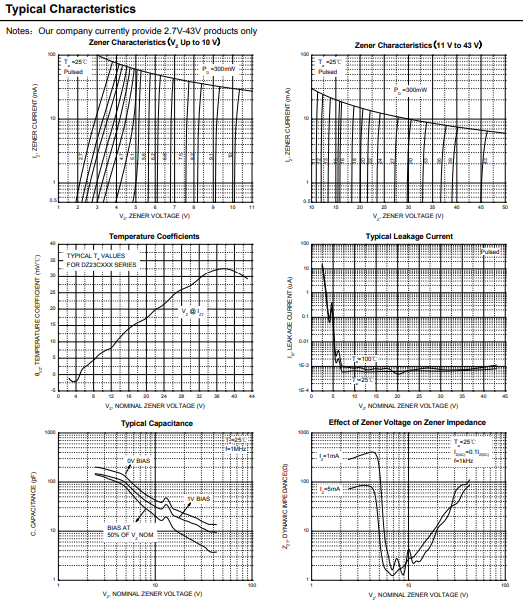

DZ23C2V7-DZ23C51稳压二极管性能
包装方面,DZ23C2V7-DZ23C51稳压二极管采用编带包装,卷轴直径为7英寸或17.8mm,每卷编带共3000个元件,编带导带尺寸100+-2mm,编带尾带尺寸50+-2mm。
