三极管一些重要规律以及应用

返回列表来源:壹芯微 发布日期 2021-03-12 浏览:-

三极管一些重要规律以及应用

规律1:对于NPN晶体管来说,集电极电压必须比发射极电压VE高,至少要高零点几伏。否则无论基极偏置电压如何改变都不会有电流从集电极流向发射极。对于PNP晶体管来说,则要求发射极电压至少高出集电极电压零点几伏。

规律2:NPN晶体管的基极至发射极有0.6V的电压降,PNP晶体管从基极到发射极有0.6V的电压升。这说明,NPN三极管的基极电压至少要比发射极电压VE高0.6V。否则三极管就没有集电极到发射极的电流。而PNP三极管的基极电压VB至少要比发射极的电压VE低0.6V,否则就没有发射极到集电极的电流。

三极管的一般用法:

NPN:发射极接GND

三极管

PNP:发射极接VCC

三极管

从上面这个图可以看到,基极的输入的电平与S8550发射极的电平是一样的,均为VCC。

下面再举例说明为什么要这样:

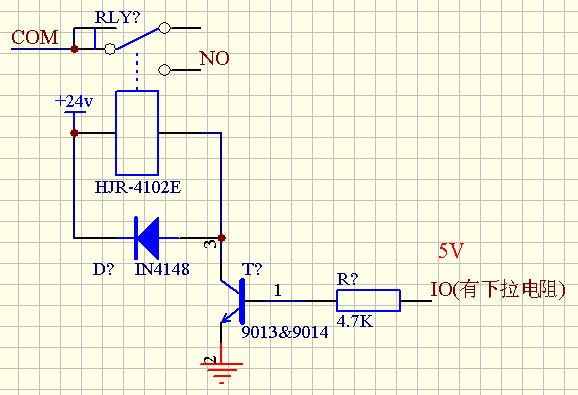

先就NPN先,见图片。

三极管

可以看到继电器的电压输入为+24V,而三极管的基极电压为+5V,上面这个三极管驱动继电器的电路是没有问题的,你说为什么了?因为,根据规律2得知:NPN晶体管的基极至发射极有0.6V的电压降,NPN三极管的基极电压至少要比发射极电压VE高0.6V。所以平时基极的电压因为下拉电阻原因,所以基极的电压和发射极的电压一样,都为0,三极管不导通,当IO口输出高电平的时候,这样基极电平就为5V,所以高于发射极电平(0V),三极管导通。

下面说下PNP管:

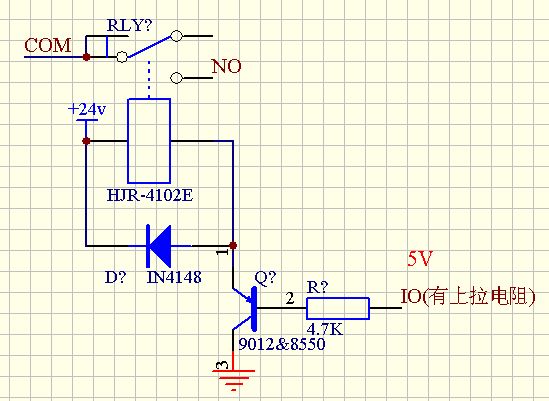

图PNP_1

三极管

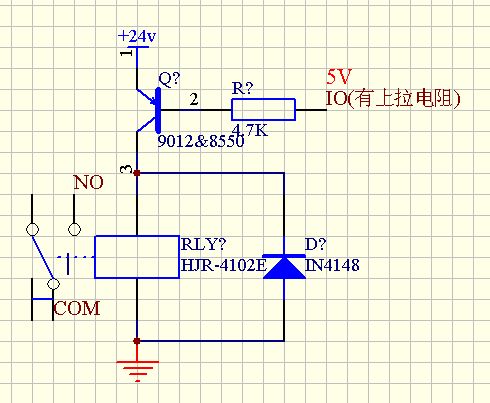

图PNP_2

三极管

以上2个图均不行,不管IO控制不控制,一上电,继电器就被驱动了,为什么?还是根据规律2得知:PNP晶体管从基极到发射极有0.6V的电压升,PNP三极管的基极电压VB至少要比发射极的电压VE低0.6V,否则就没有发射极到集电极的电流。以上均因为发射极电压远比基极电压高出0.6V,所以就不需控制也能导通了,所以只能改变+24V和基极电平相同,也就是三极管一般用法中的PNP部分。
