三极管开关电路图-三极管反相器电路介绍

返回列表来源:壹芯微 发布日期 2021-02-24 浏览:-

三极管开关电路图-三极管反相器电路介绍

三极管三极管

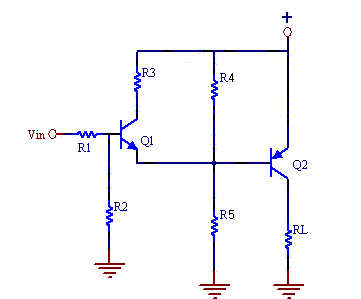

1 NPN PNP三极管反相器电路 vin无输入电位Q1截止。Vin高电平时Q1导通,Q2基极得高电位,Q2截止。

三极管

三极管

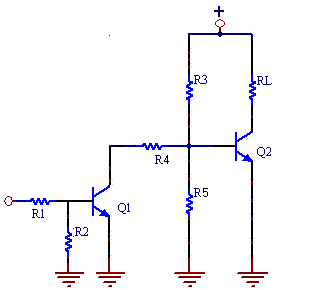

 图2 两只NPN三极管反相器电路 vin无输入电位Q1截止,Q2导通。Vin接入高电平Q1导通,促使Q2基极电位下级,Q2截止。三极管开关电路图-三极管反相器电路图3 PNP三极管开关电路 当输入端悬空时Q1截止。VIN输入端接入低电平时,Q1导通,继电器吸合。

三极管

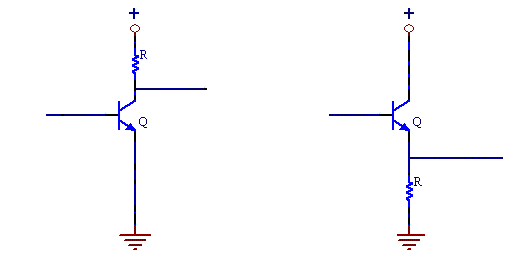

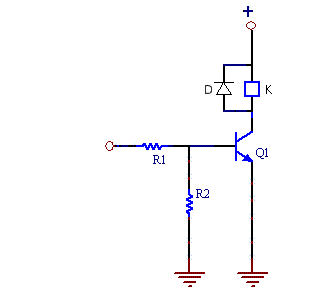

838电子图4 PNP三极管开关电路 当vin无输入电位时Q1截止。Vin接入高电平Q1导通,继电器吸合三极管开关电路图-三极管反相器电路图5 三极管上拉电阻:当有高电位输入时Q导通,因E-C导通,又因有负载电阻,所以输出看作是低电平。图6 三极管上拉电阻:当有高电位输入时Q导通,因E-C导通,又因有负载电阻,所以输出看作是高电平。

三极管

三极管

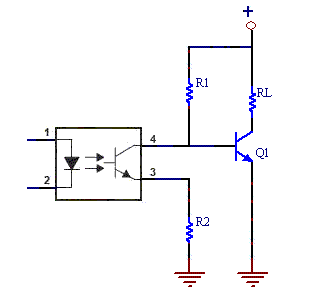

三极管开关电路图-三极管反相器电路图7 光藕控制NPN三极管:图8 光藕控制NPN三极管:三极管开关电路图-三极管反相器电路

三极管

三极管

图9 光藕控制PNP三极管:图10 光藕控制PNP三极管:

壹芯微科技针对二三极管,MOS管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
