三极管放大电路动态知识

返回列表来源:壹芯微 发布日期 2021-03-05 浏览:-

三极管放大电路动态知识

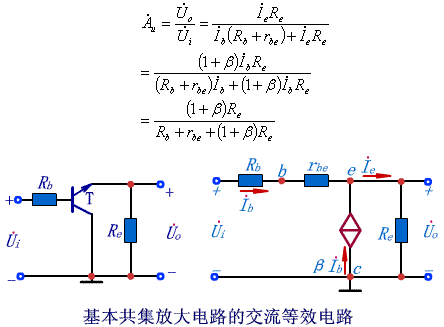

把图所示的电路中的晶体管用共h参数等效模型取代便得到共集放大电路的交流等效电路,如下图所示。

根据电压放大倍数定义,可得

三极管放大电路

当  ,  ,  ,故称共集放大电路为射极跟随器。输入与输出电压同相,且Uo<Ui,无电压放大能力,但有电流放大。因为输出电流为Ie,输入电流为Ib,放大了  倍。

输入电阻

三极管

可见,发射极电阻Re等效到基极回路时,将增大 倍,因此共集放大电路的输入电阻比共射放大电路的输入电阻大得多。

输出电阻

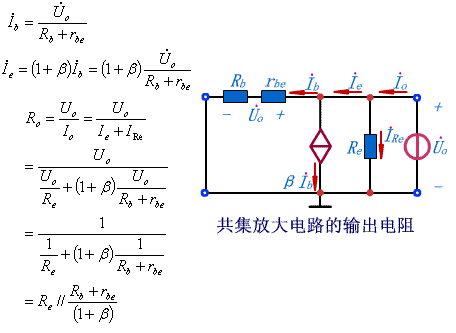

为了计算输出电阻Ro,令输入信号为零,在输出端加交流电压 ,求出交流电流 ,则输出电阻Ro=Uo/Io,如右图所示。

三极管

可见,基极回路电阻Rb等效到射极回路时,应减小到原来的1/(1+β)。通常Rb取值较小,rbe也多在几百欧到几场千欧,所以Ro可小到几十欧。

共集放大电路输入电阻大、输出电阻小,因而从信号源索取的电流小而且带负载能力强,所以常用于多级放大电路的输入级和输出级;也可用它连接两电路,减少电路间直接相连所带来的影响,起缓冲作用。
