三极管BC857B参数-壹芯微二极管

返回列表来源:壹芯微 发布日期 2019-07-24 浏览:-

壹芯微作为国内专业生产二三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分享一些知识或者客户的一些问题,今天我们分享的是,三极管BC857B参数,请看下方

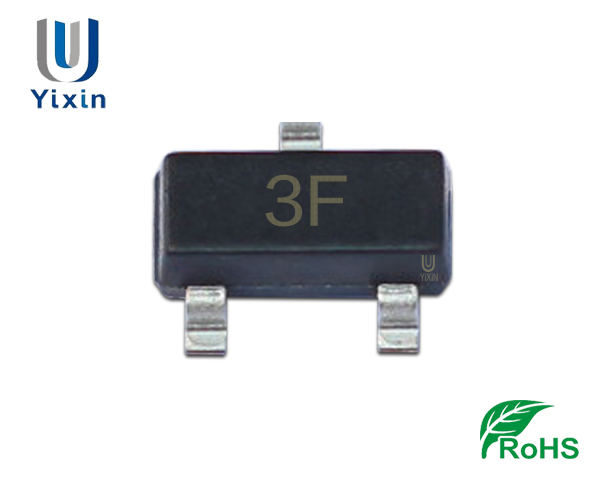

三极管BC857B参数

三极管BC857B参数

极性:PNP

PCN(mw)功率:200mw

lc(mA)电流:-100mA

BVCBO(V)集电极-基极电压:-80V

BVCEO(V)集电极-发射极电压:-65V

BVEBO(V)发射极-基极电压:-5V

hFE(min)最小放大倍数:220

hFE(max)最大放大倍数:475

hFEVce(v)集电极与发射极电压:-5V

hFElc(mA)集电极电流:-2mA

VCE(Sat)V集电极-发射极饱和电压:-0.5V

VCE(Sat)lc(mA)电极电流:-100mA

lB(mA)基极电流:-5mA

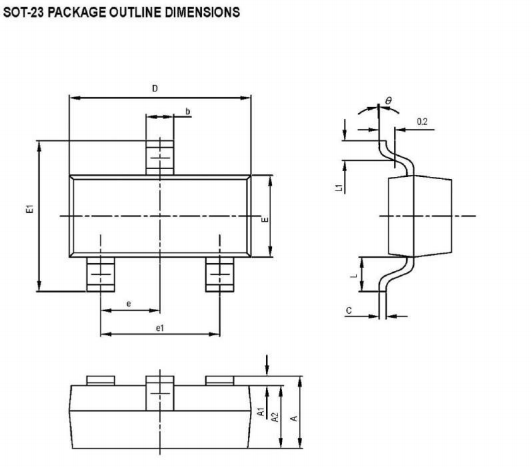

封装:SOT-23

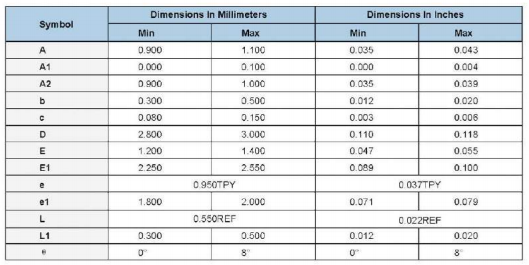

黑胶长:最小值2.8mm,最大值3.0mm

黑胶宽:最小值1.2mm,最大值1.4mm

黑胶高:最小值0.9mm,最大值1.0mm

三极管BC857B参数

三极管BC857B参数

壹芯微科技针对二三极管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
