色环稳压二极管稳压值计算分析

由于小功率稳压二极管体积小，在管子上标注型号较困难，所以一些国外产品采用色环来表示它的标称稳定电压值。

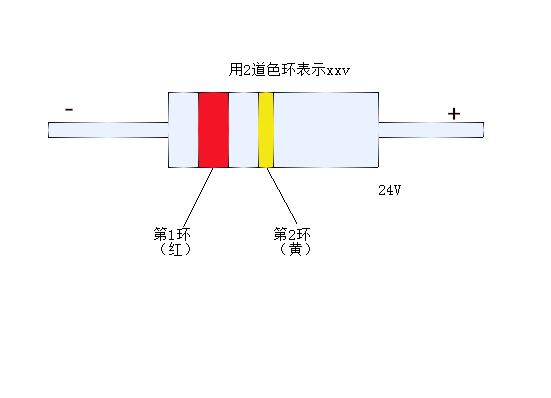

如同色环电阻一样，环的颜色有。棕、红、橙、黄、绿、蓝、紫、灰、白、黑，它们分别用来表示数值1、2、3、4、5、6、7、8、9、0。 有的稳压二极管上仅有2道色环，而有的却有3道。最靠近负极的为第1环，后面依次为第2环和第3环。 仅有2道色环的。标称稳定电压为两位数，即“×× V”(几十几伏)。

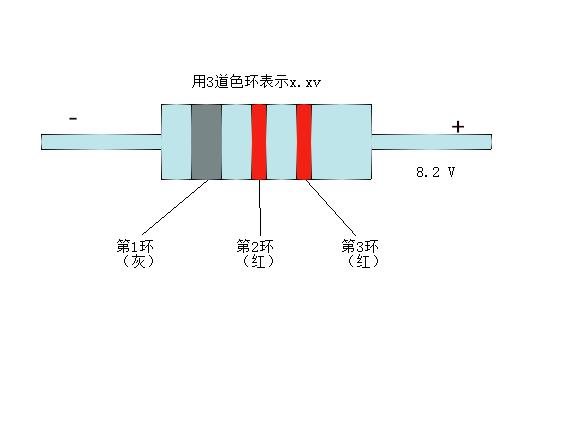

第1环表示电压十位上的数值，第2环表示个位上的数值。如：第1、2环颜色依次为红、黄，则为24V。 有3道色环，且第2、3两道色环颜色相同的。标称稳定电压为一位整数且带有一位小数，即“×.× V”(几点几伏)。第1环表示电压个位上的数值。

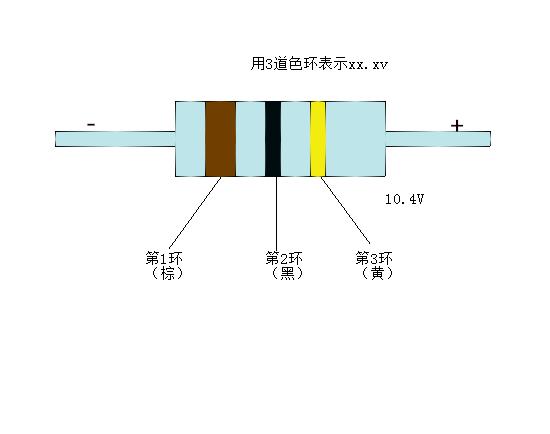

第2、3两道色环（颜色相同）共同表示十分位（小数点后第一位）的数值。如：第1、2、3环颜色依次为灰、红、红，则为8.2V。 有3道色环，且第2、3两道色环颜色不同的（图3）。标称稳定电压为两位整数并带有一位小数，即“××.× V”(几十几点几伏)。第1环表示电压十位上的数值。第2环表示个位上的数值。第3环表示十分位（小数点后第一位）的数值。
