MMSZ4682贴片齐纳二极管参数，MMSZ4682规格书，MMSZ4682引脚图

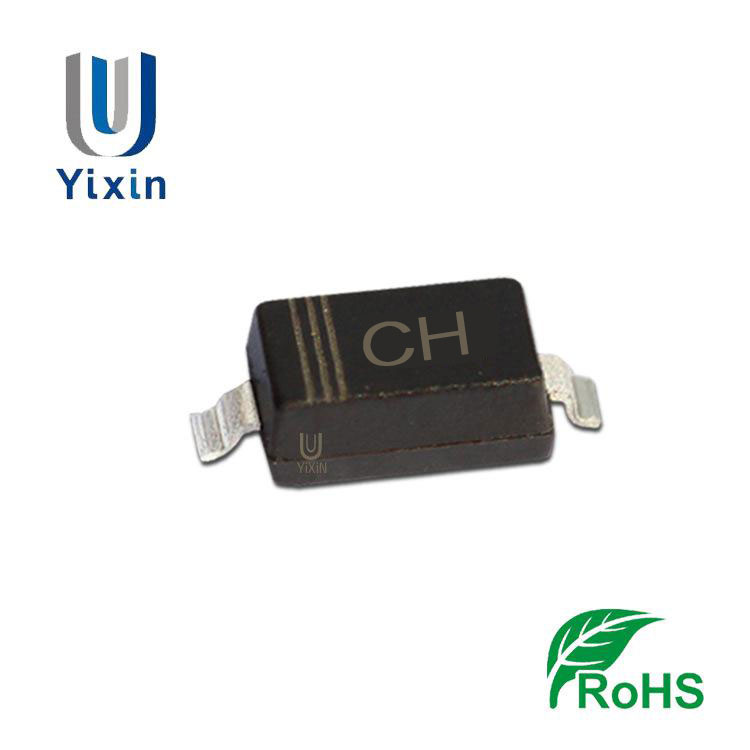

壹芯微科技专业生产贴片齐纳稳压二极管MMSZ4682,SOD-123封装

MMSZ4682 SOD-123封装参数规格书，点击下载查看：MMSZ46xx至MMSZ47xx SOD-123.pdf

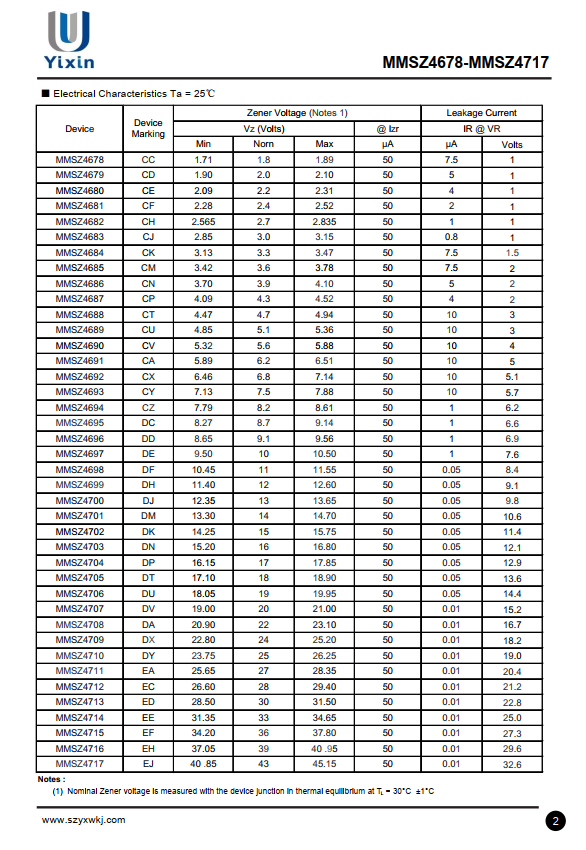

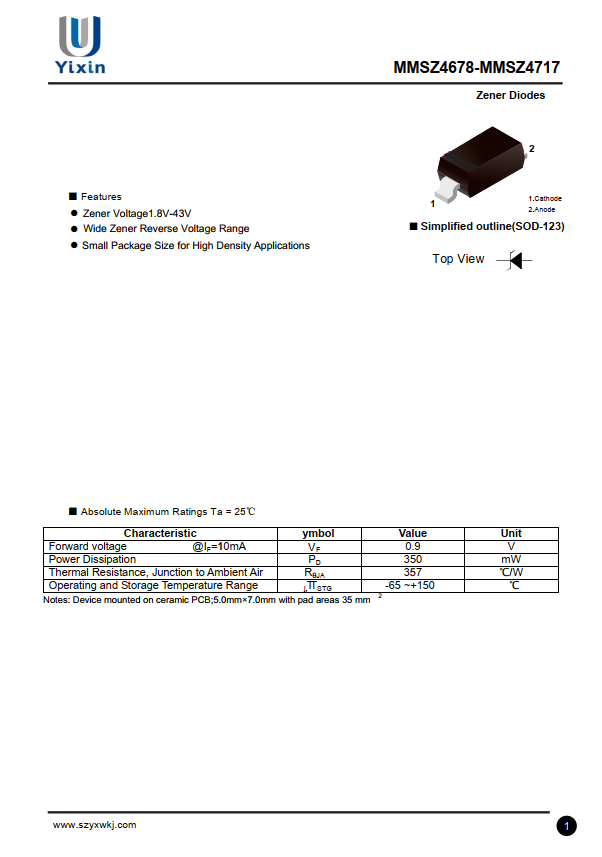

MMSZ4682 SOD-123封装引脚规格书参数如下：

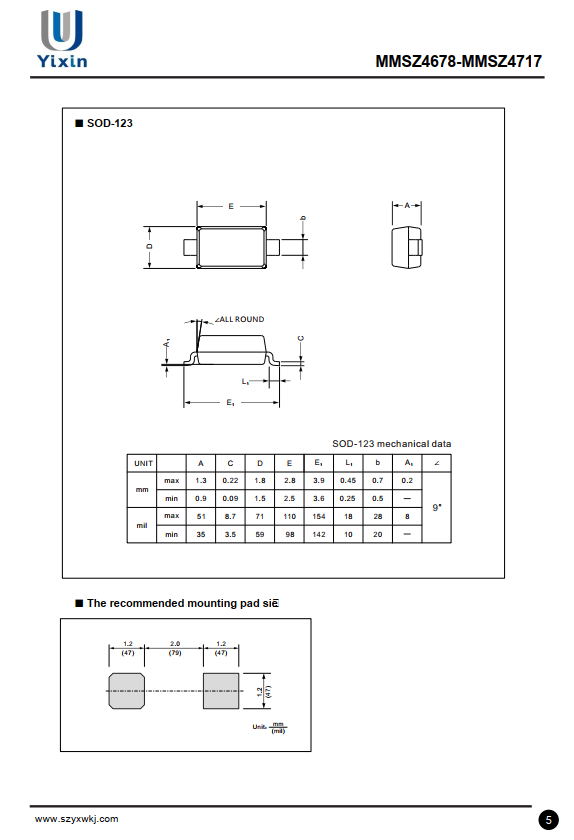

MMSZ4682 SOD-123封装尺寸如下：

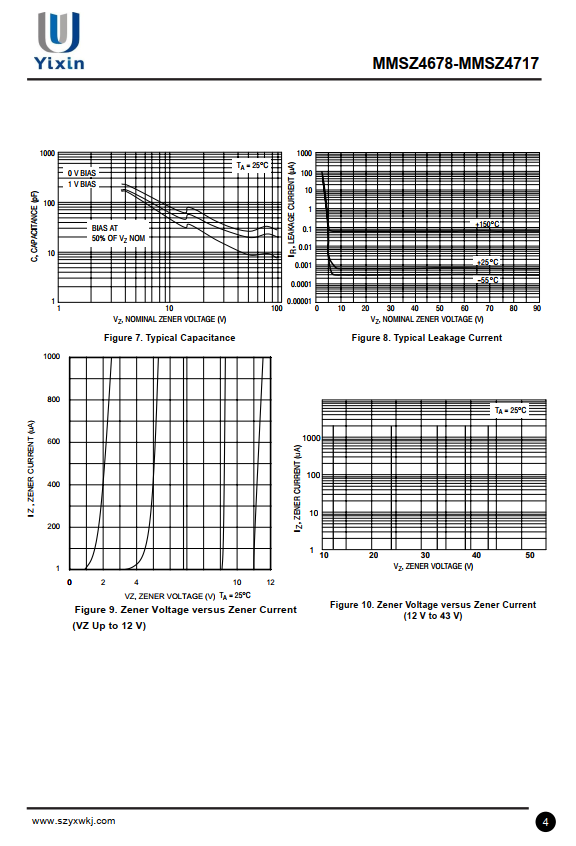

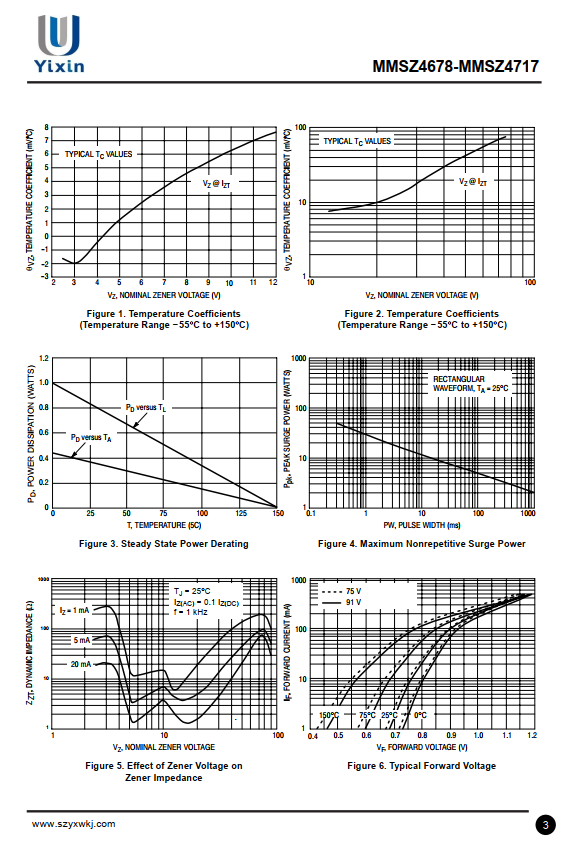

MMSZ4682 齐纳稳压二极管详细参数

MMSZ4682是一款表面贴装齐纳稳压二极管，采用SOD-123封装，额定功率为500mW，主要提供2.7V的稳定电压输出。

核心电气参数

主要特点

高精度稳压：±5%的电压容差确保输出电压稳定在2.57V-2.84V范围内，适用于需要精确电压参考的应用场景。

低动态阻抗：约10Ω的动态阻抗保证了良好的电压稳定性，在负载电流波动时电压变化较小。

典型应用场景

1. 电压参考源

在电源管理电路中，MMSZ4682可用作基准电压源，确保输出电压的稳定性。这种特性使其在模拟电路、传感器接口和数据转换器(如ADC/DAC)中非常有用。

2. 过压保护

该二极管可以在瞬态过压情况下提供保护，防止敏感电子元件因电压过高而损坏。在通信设备、消费电子产品和工业控制系统中，MMSZ4682可用于保护输入端口免受静电放电(ESD)或浪涌电流的损害。

3. 电源稳压

在一些低功耗应用中，MMSZ4682可以用作简单的线性稳压器，尤其是在不需要高精度稳压器的情况下。通过与电阻串联，它可以将输入电压钳位到2.7V左右，适用于为微控制器或其他低功耗设备供电。

4. 信号箝位

在信号处理电路中，MMSZ4682可以用于箝位信号，防止信号幅度过大。例如，在音频放大器或射频(RF)电路中，它可以限制输入信号的峰值电压，避免失真或损坏后续电路。

5. 消费类电子产品

该器件也常用于手机充电器、数码相机等消费类电子产品中，用于提供稳定的电压基准或实现电压钳位功能。

6. 工业控制与通信设备

在工业自动化和通信设备中，MMSZ4682用于确保关键电路模块在稳定电压下运行，提高系统稳定性和可靠性。

使用注意事项

1. 限流电阻设计

使用MMSZ4682时，必须串联合适的限流电阻，计算公式为：

复制R = (Vin - Vz) / Iz。其中Vin为输入电压，Vz为2.7V，Iz为工作电流（通常选择5-10mA）。

2. 功率计算

确保二极管实际功耗不超过500mW，计算公式：

复制P = Vz × Iz。在电路设计中应留有适当余量，避免长期满负荷运行导致器件老化加速。

3. 温度影响

齐纳二极管的击穿电压具有温度系数，在宽温环境中需评估温度引起的电压漂移是否影响电路精度。

替代型号

MMSZ4682T1G，MMSZ4682-TP，BZX84C2V7，MMSZ5226B
