MMSZ4684贴片齐纳二极管参数，MMSZ4684规格书，MMSZ4684引脚图

壹芯微科技专业生产贴片齐纳稳压二极管MMSZ4684,SOD-123封装

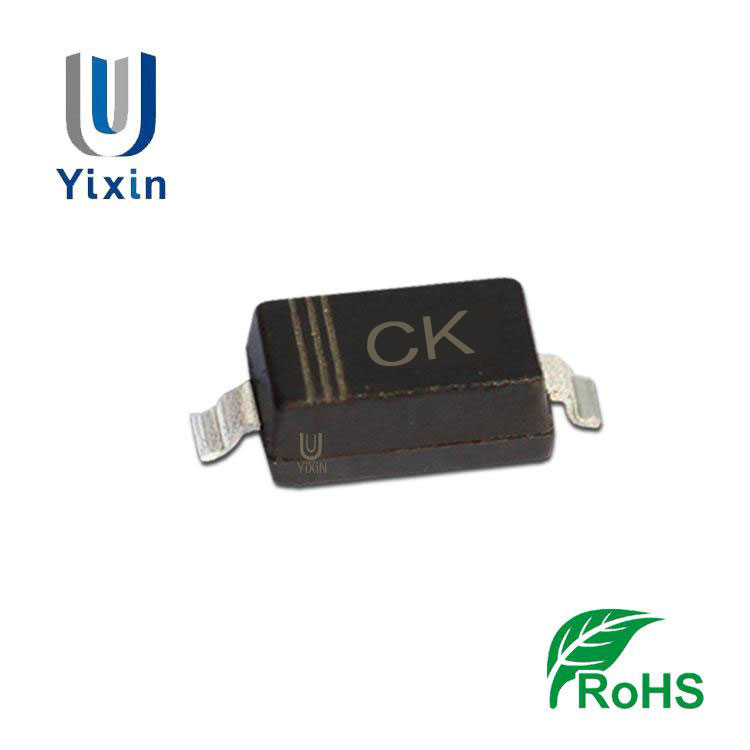

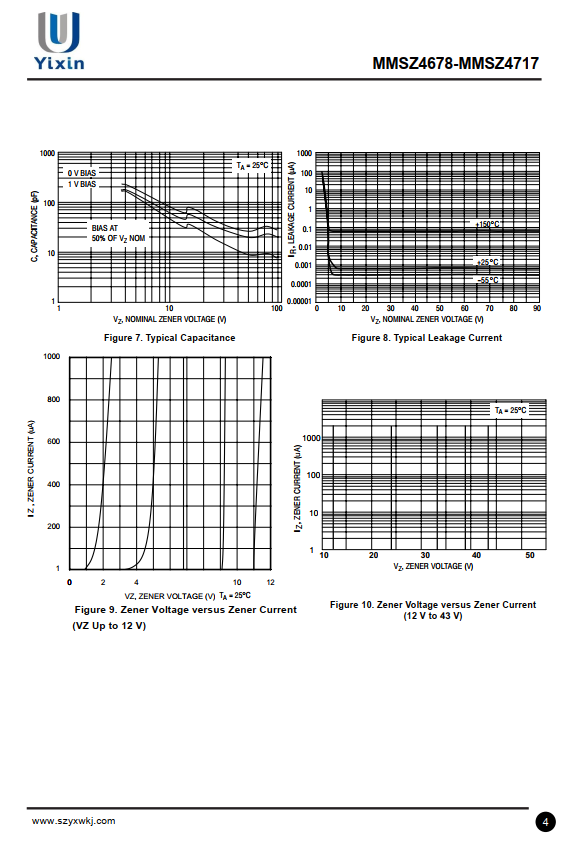

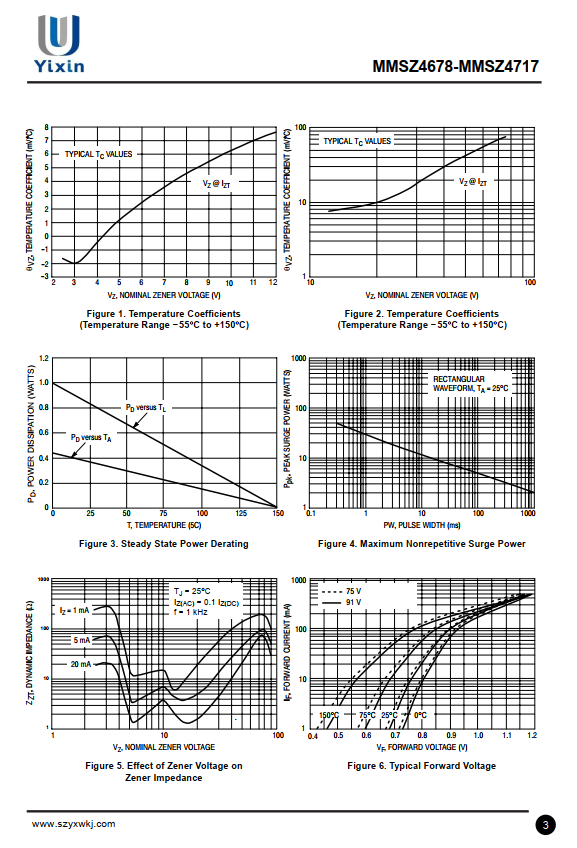

MMSZ4684 SOD-123封装参数规格书，点击下载查看：MMSZ46xx至MMSZ47xx SOD-123.pdf

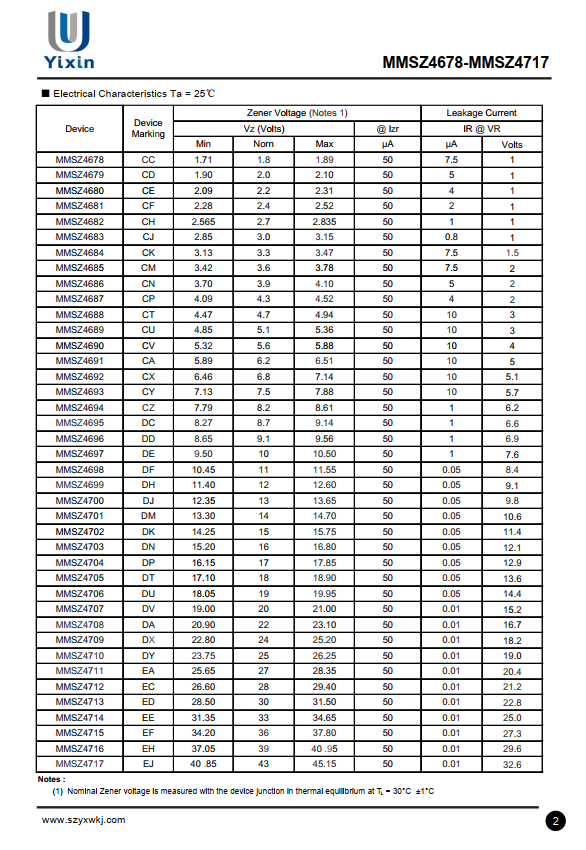

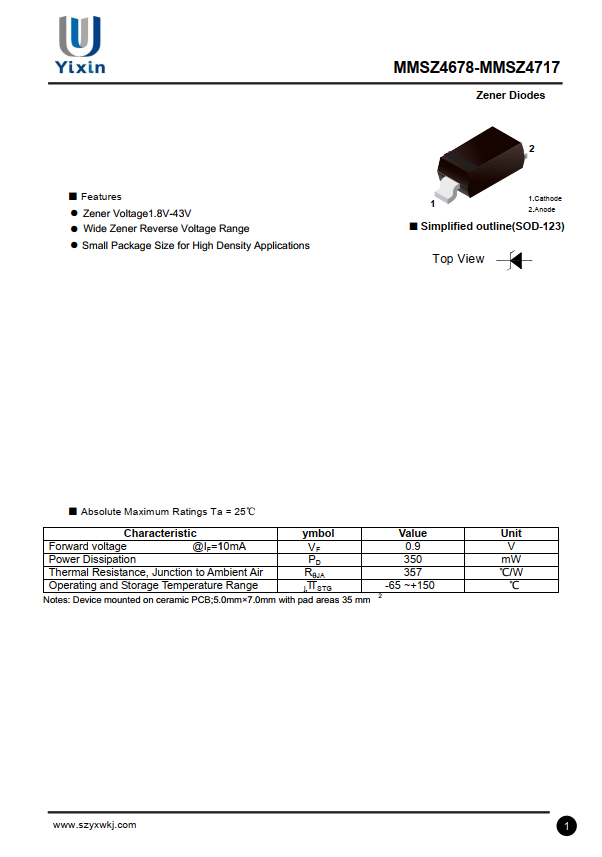

MMSZ4684 SOD-123封装引脚规格书参数如下：

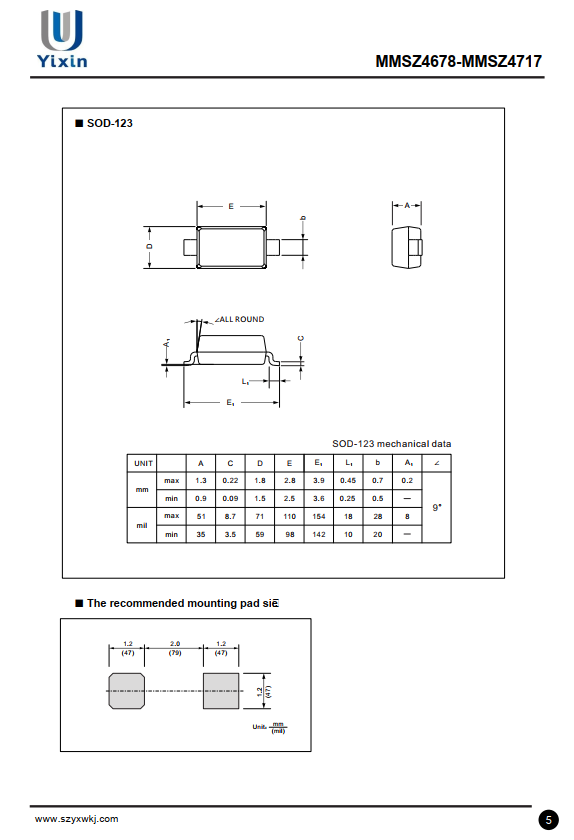

MMSZ4684 SOD-123封装尺寸如下：

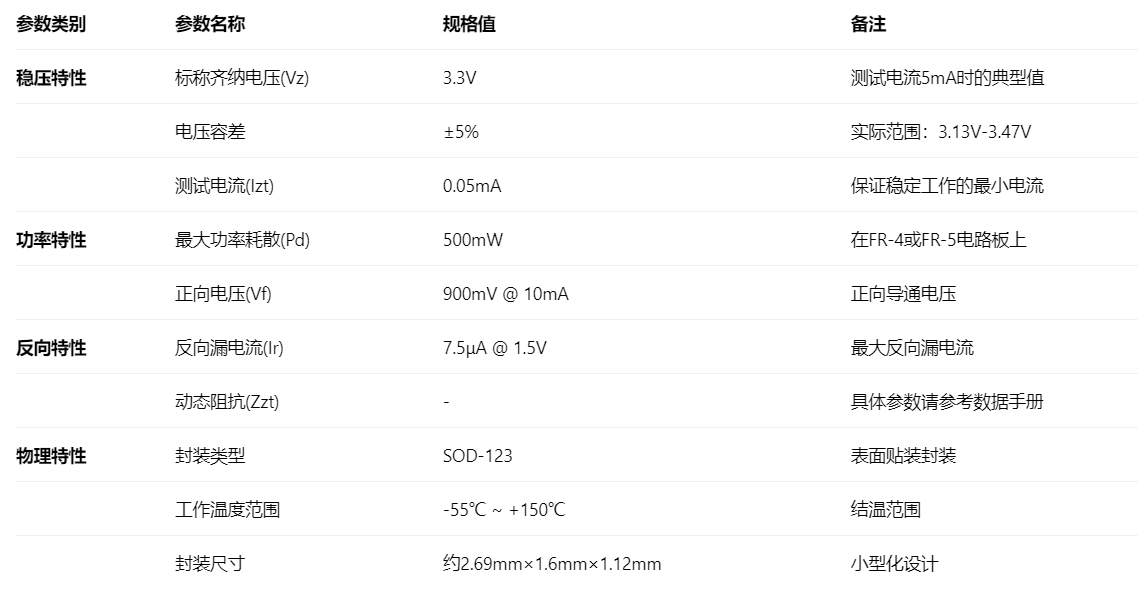

MMSZ4684 齐纳稳压二极管详细参数

MMSZ4684是一款表面贴装齐纳稳压二极管，采用紧凑的SOD-123封装，额定功率为500mW，主要提供3.3V的稳定电压输出。

核心电气参数

主要特点

高精度稳压：±5%的电压容差确保输出电压稳定在3.13V-3.47V范围内，适用于需要精确电压参考的应用场景。

宽温适应性：-55℃至+150℃的工作温度范围，使其能够适应恶劣环境下的工作条件，包括工业控制和汽车电子应用。

小型化设计：SOD-123封装尺寸约为2.69mm×1.6mm×1.12mm，适合高密度PCB布局，特别适合空间受限的设计应用。

典型应用场景

1. 电压参考源

在电源管理电路中，MMSZ4684可用作基准电压源，确保输出电压的稳定性。这种特性使其在模拟电路、传感器接口和数据转换器(如ADC/DAC)中非常有用。

2. 过压保护

该二极管可以在瞬态过压情况下提供保护，防止敏感电子元件因电压过高而损坏。在通信设备、消费电子产品和工业控制系统中，MMSZ4684可用于保护输入端口免受静电放电(ESD)或浪涌电流的损害。

3. 电源稳压

在一些低功耗应用中，MMSZ4684可以用作简单的线性稳压器，尤其是在不需要高精度稳压器的情况下。通过与电阻串联，它可以将输入电压钳位到3.3V左右，适用于为微控制器或其他低功耗设备供电。

4. 信号箝位

在信号处理电路中，MMSZ4684可以用于箝位信号，防止信号幅度过大。例如，在音频放大器或射频(RF)电路中，它可以限制输入信号的峰值电压，避免失真或损坏后续电路。

5. 嵌入式系统与消费电子

该器件也常用于嵌入式系统、智能传感器、便携式设备等消费类电子产品中，用于提供稳定的电压基准或实现电压钳位功能。

6. 工业控制与通信设备

在工业自动化和通信设备中，MMSZ4684用于确保关键电路模块在稳定电压下运行，提高系统稳定性和可靠性。

使用注意事项

1. 限流电阻设计

使用MMSZ4684时，必须串联合适的限流电阻，计算公式为：

复制R = (Vin - Vz) / Iz。其中Vin为输入电压，Vz为3.3V，Iz为工作电流（通常选择5-10mA）。

2. 功率计算

确保二极管实际功耗不超过500mW，计算公式：

复制P = Vz × Iz。在电路设计中应留有适当余量，避免长期满负荷运行导致器件老化加速。

3. 温度影响

齐纳二极管的击穿电压具有温度系数，在宽温环境中需评估温度引起的电压漂移是否影响电路精度。

4. 封装匹配

SOD-123封装引脚间距较小（1.27mm），PCB设计时需注意焊盘尺寸需严格符合封装规格，推荐焊盘长度1.2mm-1.5mm，宽度0.8mm-1.0mm，避免虚焊或桥接。

替代型号

MMSZ4684T1G，MMSZ4684-TP，BZX84C3V3，MMSZ5226B

总结

MMSZ4684凭借其3.3V的精确稳压值、500mW的功率处理能力和紧凑的SOD-123封装，广泛应用于消费电子、工业控制和通信设备等领域，特别适合需要低压稳压和过压保护的电路设计。其高精度、小封装、宽温适应等特性使其成为硬件工程师在电源稳压、信号保护及电池管理等场景中的可靠选择。
