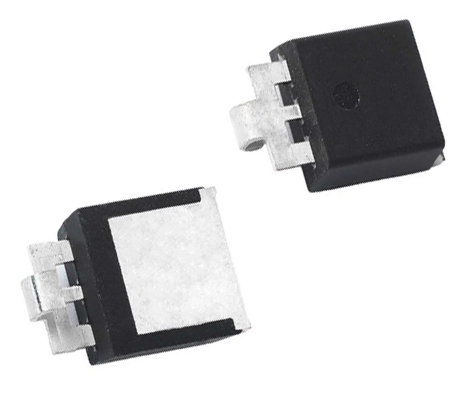

桥堆，作为电力电子领域的重要组件，常常被应用于整流电路中，承担着将交流电转换为直流电的任务。在很多电气设备和电子产品中，桥堆是不可或缺的部分。尽管它看似简单，但其在电路中的作用却至关重要，甚至被誉为整流电路中的“中流砥柱”。

一、桥堆的工作原理

桥堆的核心组成部分是四个二极管，它们通过精密的桥式结构连接。这种设计使得桥堆能够在交流电的正负半周期中都进行整流，实现了连续的单向电流输出。当输入的交流电流进入时，在正半周期，电流通过两个二极管流向负载；而在负半周期，另外两个二极管则继续工作，依旧形成正向电流。这样的整流过程使得负载始终获得稳定的直流电源，避免了因电流方向变化而导致的电源不稳定现象。

二、桥堆的作用

1. 高效整流：桥堆最显著的功能就是将交流电转化为直流电。这一过程对于大多数电子设备来说至关重要，因为大部分设备要求的都是直流电源。桥堆能够稳定输出直流电，从而满足设备的电力需求。

2. 简化电路设计：在传统的整流电路中，可能需要多个元器件来完成整流任务。而桥堆将这些元件集成在一起，使得电路设计更加简洁，安装和布线更为方便。尤其在空间有限的电路板设计中，桥堆的使用大大减少了所需的元器件数量。

3. 节省空间与成本：由于桥堆采用集成化设计，它不仅节省了电路板空间，也减少了组件采购与维护的成本。它通过简化电路实现了高效的功能，同时让整个电源系统更加紧凑与经济。

4. 提高电路稳定性：由于桥堆能够有效将交流电转为直流电，它不仅仅提高了电路的稳定性，还能提升整流效率。整流过程中的损耗较少，能量转化更加高效，从而减少了不必要的电力损失，确保了电路的长时间稳定运行。

5. 支持高负载应用：许多工业电力设备如电机驱动器、变频器等都需要大电流的直流电供应。桥堆通过其高效的整流能力，能够稳定地为这些高功率设备提供所需电流，保证设备的正常运行。

三、如何选择合适的桥堆？

在选择桥堆时，需要考虑电路的要求。首先是耐压值，桥堆的耐压必须能够承受电路中最高电压，以防止桥堆损坏。选择桥堆时需要考虑电流容量，以防止过载损坏。封装形式与电路板设计密切相关。贴片式和直插式封装是常见的，根据电路设计选择合适的封装。最后，重要的是，工作环境的温度对桥堆的选择有影响。在高温或低温环境中，需要选择更具有温度适应性。

四、桥堆的广泛应用

桥堆广泛应用于各类需要将交流电转为直流电的设备中。在日常生活中，许多电子产品如手机、电视、电源适配器等，都离不开桥堆的使用。它们通过桥堆将交流电源转化为稳定的直流电，供设备正常工作。此外，工业设备、LED照明等领域同样依赖桥堆来实现高效整流。

总结

桥堆在整流电路中扮演着不可或缺的角色，其简单而高效的结构设计，使得它能够在各类电气设备中实现稳定的电流整流。无论是在家用电器还是工业设备中，桥堆都发挥着关键作用，保证了设备的长期稳定运行。因此，桥堆不仅是整流电路中不可忽视的核心元件，更是确保电子设备高效、稳定运行的重要保障。
