桥式整流器是一种常用的电子电路，广泛应用于将交流电转换为直流电。在许多电子设备中，这种转换是必不可少的，因为大多数设备需要直流电源来驱动。

一、桥式整流器的工作原理

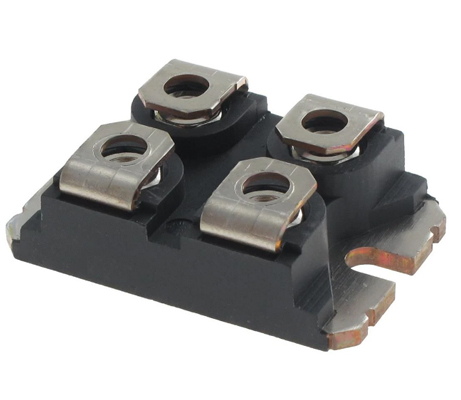

桥式整流器的基本结构由四个二极管组成，排列成桥式形状。这个电路的主要作用是将输入的交流电（AC）转换成直流电（DC）。与传统的半波整流器相比，桥式整流器能够更有效地利用交流电的正负半周期，从而提高整流效率。

当交流电输入时，电流会通过不同的二极管进行导通。具体来说，在交流电的正半周期，两个二极管会导通，电流通过这些二极管流向负载；在负半周期时，另两个二极管导通，电流仍然能够顺利流过负载。这种方式确保了电流始终朝一个方向流动，从而实现了直流电输出。

二、桥式整流器电路图

桥式整流器的电路图由变压器、二极管桥、滤波器和稳压器等组成。具体而言，变压器首先将交流电压转换为适当的电压水平。二极管桥接下来进行整流，滤波器用于平滑输出波形，而稳压器则确保输出电压保持恒定。

1. 变压器

在桥式整流器的电路中，变压器用于将输入的交流电压调整至适合电路工作所需的电压。例如，市电的交流电可能为230V，而我们需要将其转换为12V或其他合适的电压。这一过程通过变压器完成。

2. 二极管桥

二极管桥由四个二极管构成，它的作用是将交流电流整流为单向电流。由于电流的流向总是固定的，二极管桥能确保在正负半周期交替过程中，都能够持续向负载提供电流。

3. 滤波器

由于桥式整流器的输出电流是脉动的，因此需要使用滤波器来平滑输出电压。常见的滤波器使用电容器来降低波纹，提供稳定的直流电压。

4. 稳压器

为了确保输出电压不受输入电压变化的影响，稳压器会调节电压的输出。例如，如果桥式整流器的输出电压为16V，而某些电路只需要5V的电压，稳压器会将16V电压降至5V。

三、桥式整流器的优化方案

尽管桥式整流器是一种高效的电路，但在一些应用中，我们仍然可以采取一些优化方案来提升整流效率、降低功耗并提高电路的稳定性。

1. 使用低正向压降二极管

在选择二极管时，低正向压降的二极管是一个非常有效的优化方法。低正向压降意味着二极管在导通时的电压损失较小，从而提高了整体电路的效率。特别是在高电流负载的情况下，这种二极管能够显著减少能量损失。

2. 采用MOSFET代替二极管

传统的桥式整流器通常使用二极管进行整流，但可以考虑使用MOSFET（场效应晶体管）来替代二极管。MOSFET的导通损耗更低，开关速度更快，从而提高了整体效率。MOSFET桥式整流器在高频率和大功率应用中尤为有效。

3. 改进滤波设计

在滤波器的设计中，使用更大容量的电容器可以更好地平滑输出电流，减少电压波动。此外，使用更低等效串联电阻（ESR）的电容器，可以减少滤波过程中的能量损耗，提高电路的效率。

4. 优化散热设计

在高功率应用中，桥式整流器可能会产生较多的热量，尤其是二极管和MOSFET的正向压降会导致一定的功率损耗。因此，设计一个良好的散热系统至关重要。使用散热器、风扇或液冷系统等方法，能有效降低电路温度，保持整流器的稳定性和长期可靠性。

5. 使用软启动电路

为了避免桥式整流器在工作初期出现过大的浪涌电流，可以采用软启动电路。软启动能够逐步增加电流，从而减少电路中的冲击负载，延长元件的使用寿命，并避免因瞬间大电流造成的损坏。

总结

桥式整流器在电力转换中扮演着重要角色，尤其是在将交流电转换为直流电的过程中，提供了一个高效且稳定的解决方案。通过选择合适的二极管、优化滤波器设计、采用MOSFET替代二极管、改善散热和使用软启动电路等优化方案，可以进一步提升桥式整流器的性能。了解这些原理和优化方法，有助于在实际应用中实现更高效、更稳定的电力转换，确保电子设备的可靠性和性能。
