MDD整流管(如肖特基二极管和超快恢复二极管等)因其快速开关特性和低正向压降而广泛应用于各种电力电子设备中，尤其是开关电源、功率因数校正(PFC)电路和逆变器等电路。然而，由于这些电路使用高频、高功率，整流管经常会出现散热问题。如果不正确管理，过高的温度会降低其性能，甚至可能会导致热失效。因此，为了提高整体电路的效率并延长设备的使用寿命，对整流管的散热设计至关重要。

一、 整流管散热管理的重要性

高效率的整流管不仅产生稳定电流。而且也产生热量。这些热量主要来自以下因素：

- 正向导通损耗：当正向电流通过整流管时，它会与正向压降(VF)产生功耗，其公式为P_F=IF×VF。尽管MDD整流管的正向压降较低，但仍不可忽视。

- 反向恢复损耗：当整流管从导通状态切换至截止状态时，存储在二极管中的电荷会被释放，导致能量损失，形成反向恢复损耗。

- 漏电流损耗：在高温条件下，反向漏电流（IR）会导致额外的能量损失。

这些损耗会导致器件结温迅速升高，因此有效的散热管理不仅能提升整流管的工作效率，还能避免因过热造成的性能下降和失效。

二、优化散热的关键技术

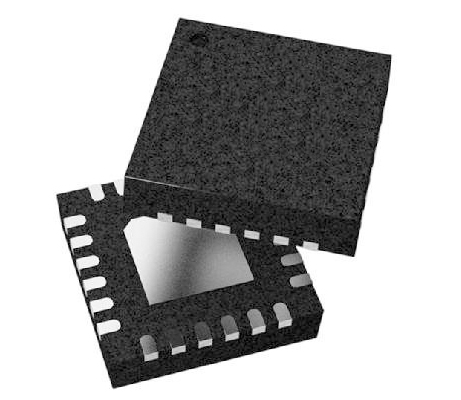

1. 选择适合的封装和散热结构

封装类型直接影响整流管的热传导性能。选择低热阻的封装类型有助于提高器件的散热能力。常见的封装包括TO-220、TO-247等，这些封装具备较好的散热性能，可以有效降低器件的工作温度。

此外，为了增强散热效果，可以通过增加散热片或加装导热硅脂来改善热传导。导热材料有助于降低热阻，确保热量能够迅速从器件内部传导到散热器上，从而提高散热效率。

2.  PCB设计优化

PCB布局的合理性对整流管散热有着直接的影响。增大铜箔面积，特别是在整流管的阳极和阴极端，能够有效地提升导热性能。铜箔厚度的增加（例如从1oz增至2oz）能够显著降低热阻，从而提高散热能力。

另外，增加散热过孔的数量，连接PCB的顶层和底层铜箔，能有效地促进热量的传导。合理的布局能够防止热源过于集中，减少局部过热的风险，并帮助空气流动，促进散热。

3. 强制冷却技术

在高功率应用场合，光靠自然散热往往难以满足需求，此时可以通过强制冷却的方式提高散热效果。风冷散热是一种常见的方式，通过风扇加速空气流动，迅速带走器件周围的热量。液冷散热则适用于更高功率的设备，例如大功率逆变器或工业设备中，液冷系统能够有效地将热量传导到冷却介质中，从而实现更为高效的散热。

4. 选择低VF、低IR的高效整流管

选择低正向压降（VF）和低反向漏电流（IR）的整流管可以显著减少热量的产生。低VF的整流管会产生较少的导通损耗，而低IR能够降低高温下的漏电损耗，减少因温度升高导致的能量浪费。

例如，肖特基二极管的VF通常较低（大约0.4V），相比普通整流二极管，其导通损耗较低。SiC碳化硅二极管的VF更低（约1.3V），有助于进一步减少能量损耗。

三、案例分析：如何解决PFC电路中的过热问题

在某服务器电源的PFC级电路中，使用UF5408超快恢复二极管时，结温曾达到140°C，影响了系统的稳定性。为解决这一问题，采取了以下优化措施：

- 将原有的UF5408二极管更换为SiC碳化硅二极管（如C3D10060A），这能显著减少反向恢复损耗。

- 在PCB设计中，增加了散热过孔，优化了铜箔散热路径。

- 使用TO-247封装并加装铝制散热片，以改善热传导性能。

优化后的系统结温降低至95°C，大大提高了系统的稳定性和可靠性。

四、散热设计的选择和推荐

为了确保高效的散热管理，建议在设计过程中采用以下措施：

- 选择低VF、低IR的整流管：如肖特基二极管或SiC碳化硅二极管，可以显著降低功耗，减少热量的产生。

- 使用低热阻封装：如TO-220、TO-247封装，并与散热片、导热材料配合使用。

- 优化PCB设计：增大铜箔面积，增加散热过孔，提升热量传导效率。

- 采用风冷或液冷散热方案：对于高功率应用，使用风冷或液冷散热系统能有效避免过热失效。

通过这些技术手段的合理搭配，不仅能提高MDD整流管的散热性能，还能延长整流管的使用寿命，提高电源系统的效率和稳定性。工程师在设计时应根据应用环境、功率损耗和散热需求，综合考虑各项设计因素，确保整流管长期稳定运行。
