PNP型及NPN型的区别是什么

返回列表来源:壹芯微 发布日期 2020-06-12 浏览:-

PNP型及NPN型的区别是什么

PNP型与NPN型的区别在于PN结所用的材料

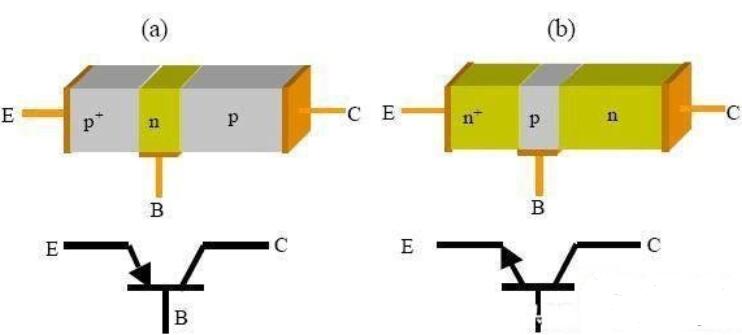

我们都知道三极管分为NPN和PNP两种,P指的是Positive,它的空穴带正电,N指的是NegaTIve,它的空穴带负电。虽然都是由P型半导体和N型半导体组成,但它们的PN结排列不同。NPN型三极管由两块N型半导体夹住一块P型半导体组成,PNP型三极管由两块P型半导体夹住一块N型半导体组成。

PNP型及NPN型的区别是什么

PNP型与NPN型的区别是什么

PNP型与NPN型三极管的电流流向

想让PN结导通才可以形成电流,需要消除耗尽区(空间电荷区)内部电场的阻力。我们需要给它加一个更大的反方向电场,在P型半导体上接正极电源,在N型半导体接负极电源,才可以抵消PN结内部的自建电场,让载流子可以继续运动,就可以形成线性的正向电流了。

所以NPN型的三极管电流从C极和B极流时,从E极流出,而PNP型的三极管电流从E流入,从C极和B极流出。

传感器也分NPN型和PNP型

其实NPN型的传感内部用了NPN的三极管设计输出接口,负载需要接在电源正极(褐色线)和输出(黑色线)之间,这样电流经过负载后就可以从NPN三极管的C极流入,E极流出,然后回流到电源负极

PNP型的传感内部用了PNP的三极管设计输出接口,负载需要接在电源负极(蓝色线)和输出(黑色线)之间,这样电流从PNP三极管的E极流入,C极流出后,就可以再经过负载回流到电源负极了。

壹芯微科技针对二三极管,MOS管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
