PNP三极管驱动继电器电路图解

返回列表来源:壹芯微 发布日期 2019-10-21 浏览:-

昨天我们用NPN三极管讲了它的输出特性。

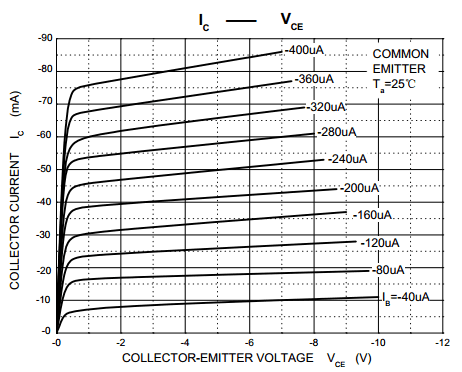

为什么不用PNP三极管讲?因为PNP三极管的输出特性都是负的,理解起来比较费劲,如下图,是PNP三极管S8550的输出特性曲线:

PNP三极管

PNP三极管特性1

看到没有?横坐标、纵坐标、就连曲线上的电流都是负数。

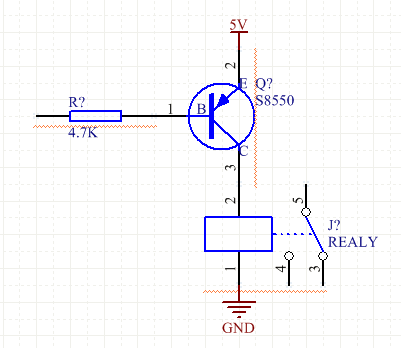

我们先来看看PNP三极管怎么驱动继电器,如下图:

PNP三极管

PNP三极管特性2

从上图,你可以看到,PNP三极管的电流是从E流向C的,回忆一下NPN三极管的驱动电路,你可以发现,NPN三极管的电流是从C流向E的。

所以,上图中的Ice和Vce就是负数,如果写成Vec或者Iec,就是正了,不过人们习惯上写Vce,所以就用负数表示。因为PNP是低电平导通,所以PNP的基极电流是从E流向B的,所以Ibe就是负数。

(在上图中,有些人可能会纠结,S8550的引脚标号是不是错了?答:没有错,我这个标号是按照SOT-23封装标的,你如果看的是DO-92封装的图,1脚和2脚的名称就是反的。)

(继电器线圈两端需加续流二极管,电路图中没有画出)

以后在应用NPN或者PNP驱动继电器时,记住两点:

NPN的Ic是从C流向E,PNP的Ic是从E流向C

不管是NPN,还是PNP,永远把继电器的线圈一端连接到三极管的C极
