同步整流（Synchronous Rectification）是一种先进的电力电子技术，旨在提高电能转换效率，广泛应用于开关电源、电机驱动和新能源设备等领域。相较于传统二极管整流方式，同步整流利用MOSFET或IGBT替代二极管，显著降低功耗，并有效减少电磁干扰（EMI）。

1. 同步整流的工作原理

在传统整流电路中，二极管用于将交流电转换为直流电，但由于二极管本身存在正向压降（通常为0.7V-1.2V），这部分能量损耗不可避免，特别是在高电流应用中，损耗尤为明显。此外，二极管的反向恢复时间较长，可能会引起电流波动，增加电磁干扰。

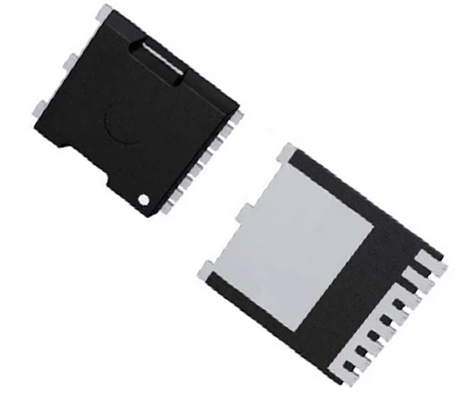

同步整流的核心思路是用MOSFET或IGBT替代二极管进行整流。当主开关管导通时，电流顺利流经主开关管和负载；而当主开关管关闭时，MOSFET或IGBT则按照控制信号同步开关，确保导通状态时的电阻远低于二极管的压降，从而大幅减少功率损耗，并提高电源效率。

具体而言，MOSFET的导通电阻可以低至毫欧级别，而二极管的正向压降相对较大。例如，在大电流（10A及以上）情况下，MOSFET的损耗可能仅为0.05W，而传统二极管损耗可高达10W。这一显著差异正是同步整流在高效率电源应用中占据主导地位的关键因素。

2. 同步整流的主要优点

2.1 提高能效，减少能量损耗

由于MOSFET的导通电阻远小于二极管的正向压降，采用同步整流的电路能够显著降低功率损耗，提高系统整体能效。一般情况下，传统二极管整流效率约为85%-90%，而同步整流技术可使效率提升至90%以上，某些优化设计甚至可以达到95%以上。

2.2 降低电磁干扰（EMI）

传统整流二极管存在反向恢复效应，在高频应用中容易产生电流谐波，进而增加电磁干扰。同步整流采用MOSFET或IGBT，可以显著降低谐波干扰，使得电子设备符合更严格的电磁兼容性（EMC）标准。

2.3 降低发热量，提高系统可靠性

由于功率损耗减少，采用同步整流的设备在工作过程中产生的热量明显减少，这不仅有助于降低散热系统的复杂度，还能提高电子设备的使用寿命和稳定性。

2.4 适用于高功率密度设计

随着电子设备向小型化、高效率方向发展，功率密度成为一个关键指标。同步整流技术由于其高效率、低发热的特性，能够帮助设计人员在有限空间内实现更高效的功率管理，特别适用于笔记本电脑电源适配器、数据中心电源模块以及新能源汽车充电系统等应用。

3. 同步整流的实际应用

3.1 开关电源（SMPS）

同步整流在AC-DC和DC-DC开关电源中应用广泛，例如服务器电源、工业电源以及消费类电子设备电源。通过同步整流技术，这些电源能够实现更高的能效，减少散热负担，提高可靠性。

3.2 车载充电器与新能源应用

新能源汽车的车载充电系统对能量转换效率要求极高。同步整流技术能够有效减少能量损失，提高电池充电效率，并降低系统工作温度，从而提升电动汽车的续航能力。

3.3 无线充电应用中的同步整流

在无线充电系统中，同步整流技术可有效降低能量损耗，提升电能转换效率，使设备充电更快速、更稳定。它广泛应用于智能手机、智能手表、电动牙刷等便携式电子产品，帮助优化续航体验并减少发热，提高充电设备的整体性能。

4. 未来发展趋势

随着功率半导体技术的进步，MOSFET和IGBT的性能不断提升，同步整流的应用范围也在持续扩大。未来，结合碳化硅（SiC）和氮化镓（GaN）等新型半导体材料的同步整流方案，将进一步推动高功率、高频率应用的发展，使电能转换系统更加高效、稳定。

结论

同步整流作为一种高效的电能转换技术，凭借低功耗、低EMI、高效率等优势，在现代电子设备中得到了广泛应用。无论是开关电源、汽车电子，还是无线充电和工业电力系统，同步整流都在发挥着重要作用。
