PN半导体二极管的原理分析

首先需要理解一下什么是P型半导体、N型半导体以及半导体能导电的微观原因。

纯净的具有晶体结构的半导体称为本征半导体，晶体中原子的外层电子可能会挣脱共价键束缚而逃逸成自由电子，同时留下一个显正电性的空穴。电子和空穴共同参与导电，因此称为载流子。

简单来说就是PN结是将P型半导体和N型半导体搞在一起形成的。

这个题主肯定知道了。半导体我们通常使用的是硅。这个题主肯定也知道了。纯净无暇（只能说是杂质少到几乎忽略不计）的半导体物质，我们又称为本征半导体。这个名字没有特别的其他意义，就是指纯净半导体。本征半导体内部呢，结构还是比较稳定的，至于共价键之类的我就不多说了。总之，本征半导体内部偶尔有一两个电子，因为环境温度或者光照而获得能量脱离原子核的束缚飘掉了，留下原来的大坑。由于原子本来呈电中性，所以一个负电子跑了，留下一个带正电核的大坑。本征半导体中零零散散的飘着电子，一不小心就可能掉进这样一个坑中，我们称为复合，所以总体上来说电子和坑成对出现又成对消失，由于本征半导体能脱离束缚的电子很少，所以这样的电子和坑对出现的比较少，基本上处于一个很平静的状态。

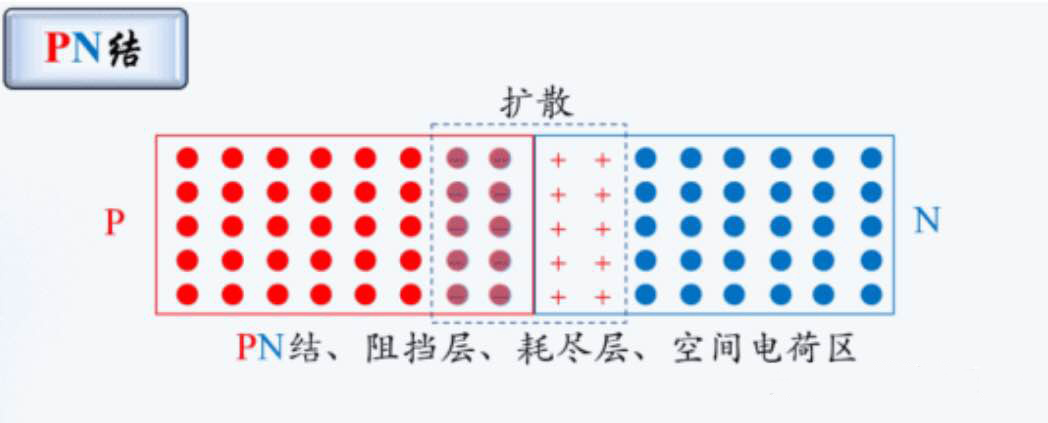

PN两种半导体面对面放一起

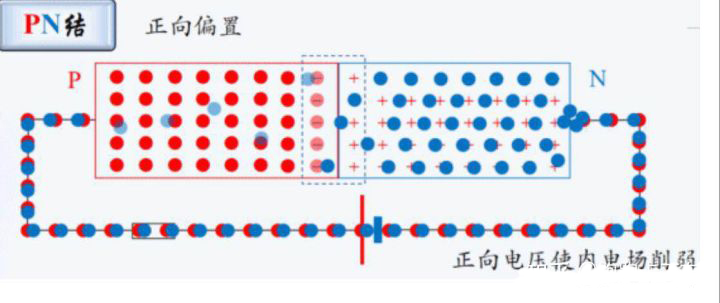

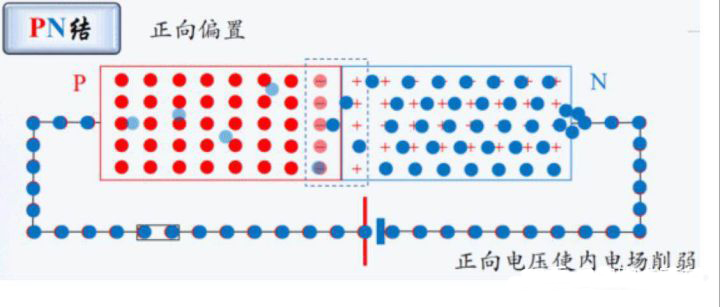

加一个正面电压效果

加个反向电压

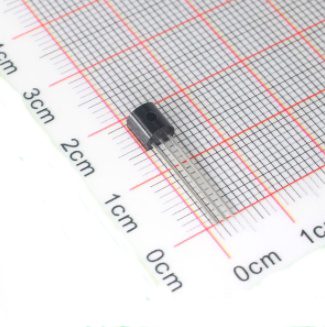

PN结具有单项导电性。有了PN结论再把PN两端连上导线就是二极管。

有了二极管随手搭电路。

三角形代表二极管，箭头方向表示电流可通过的方向，AB是输入端，F是输出端。如果A不加电压，电流就会顺着A那条线流出，F端就没了电压；如果AB同时加电压，电流就会被堵在二极管的另一头，F端也就有了电压。假设把有电压看作1，没电压看作0，那么只有从AB端同时输入1，F端才会输出1，这就是“与门电路”

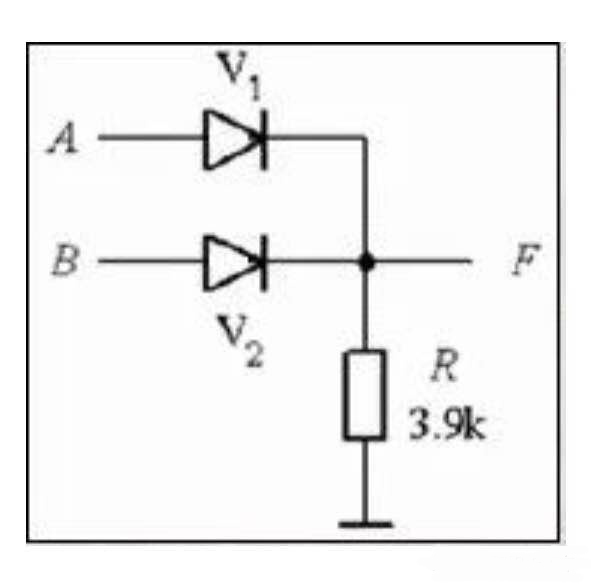

同理，把电路改成这样，那么只要AB有一个输入1，F端就会输出1，这叫“或门电路”。
