判断了解贴片元件属于三极管或场效应管

科技在不断进步，三极管场效应管在电子电路上大幅度地使用，三极管和场效应管的贴片型号规格众多，特别是TO封装和SOT封装它们外型十分相似，我们怎么区分这是场效应管还是三极管呢。

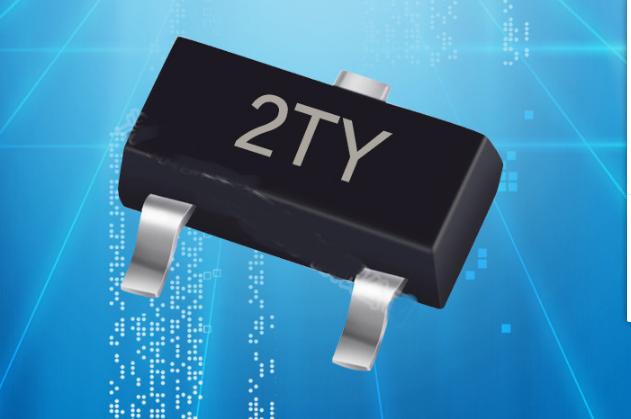

很常见的三极管代码有，1T→9011、2T→9012、J3→9013、J6→9014、M6→9015、Y6→9016、J8→9018、2TY→S8550、J3Y→S8050、HF→2SC1815、CR→2SC945、3D→BC856等等极多的型号。

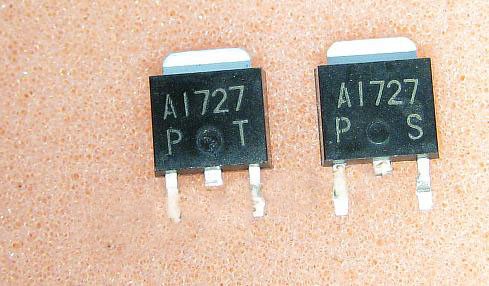

TO封装三极管

SOT封装三极管

贴片场效应管，在电路主要起信号放大或开/关作用，从内部结构分N沟道和P沟道，封装形式较多，其中“G”代表栅极，“S”代表源极，“D”代表漏极。

场效应管输入阻抗很高，常用于多级放大器输入级、可以做恒流电源、电子开关等。

怎么去区分贴片三极管还是贴片场效应管，SOT封装由于它们外形相似，元件号都均以字母表示。

(1)根据晶体管丝印代码查询贴片晶体管资料去确定它的类型。再就是从电路连接特点区分，场效应管是电压控制元件，但时推断选用的是三极管应注意，如彩电中的电源待机控制。

SOT封装效应管

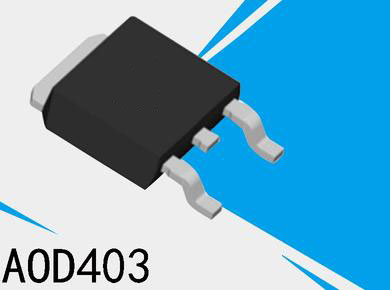

TO封装场效应管

(2)用万能表测量

针式表使用Rx1K档，测量任意二脚如出现2次3一6K阻值，反向无穷大表明是三极管。

将数字万用表调到二极管档，任意两脚正反向压降出现1次0.6Ⅴ说明为场效应管。
