屏蔽贴片电感结构-结构构成及特点

返回列表来源:壹芯微 发布日期 2021-01-30 浏览:-

屏蔽贴片电感结构-结构构成及特点

屏蔽贴片电感结构,一般由骨架、绕组、屏蔽罩、封装材料、磁心或铁心等组成。

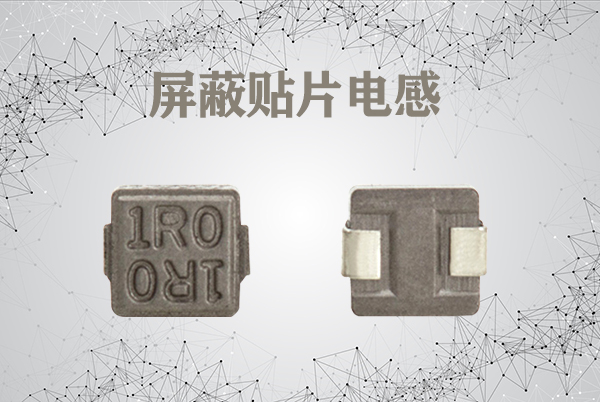

屏蔽贴片电感

屏蔽贴片电感结构

(1)骨架 骨架泛指绕制线圈的支架。一些体积较大的固定式电感器或可调式电感器,大多数是将漆包线环绕在骨架上,再将磁心或铜心、铁心等装入骨架的内腔,以提高其电感量。骨架通常是采用塑料、胶木、陶瓷制成,根据实际需要可以制成不同的形状。

(2)屏蔽贴片电感结构绕组 绕组是指具有规定功能的一组线圈,它是电感器的基本组成部分。绕组有单层和多层之分。

(3)磁心与磁棒 磁心与磁棒一般采用镍锌铁氧体或锰锌铁氧体等材料,它有“工”字形、柱形、帽形、“E”形、罐形等多种形状。

(4)铁心 铁心材料主要有硅钢片、坡莫合金等,其外形多为“E”型。

(5)屏蔽罩 为避免有些电感器在工作时产生的磁场影响其它电路及元器件正常工作,就为其增加了金属屏幕罩。

(6)封装材料 有些电感器绕制好后,用封装材料将线圈和磁心等密封起来。

屏蔽电感特点内容:

A,体型小的立式屏蔽电感,安装空间小。

B,分布电容量小,Q值高。

C,无漏磁。

D,为磁屏蔽型,无铅环保。

屏蔽电感应用:

A,金属外壳驱动电源。

B,数字音响设备,通讯设备。

C,开关电源和充电器。

电感器设计原则:

1,电感量具有良好的线性度,即在电流变化范围内电感量基本不变;

2,在给定的设计条件下,长期工作温升不会超出限度;

3,在满足1,2,前提下,尽可能体积小、重量轻;

4,尽可能减少电磁干扰。
