NPN三极管与PNP三极管开关电路的区别

返回列表来源:壹芯微 发布日期 2021-03-19 浏览:-

NPN三极管与PNP三极管开关电路的区别

NPN三极管与PNP三极管开关电路的区别

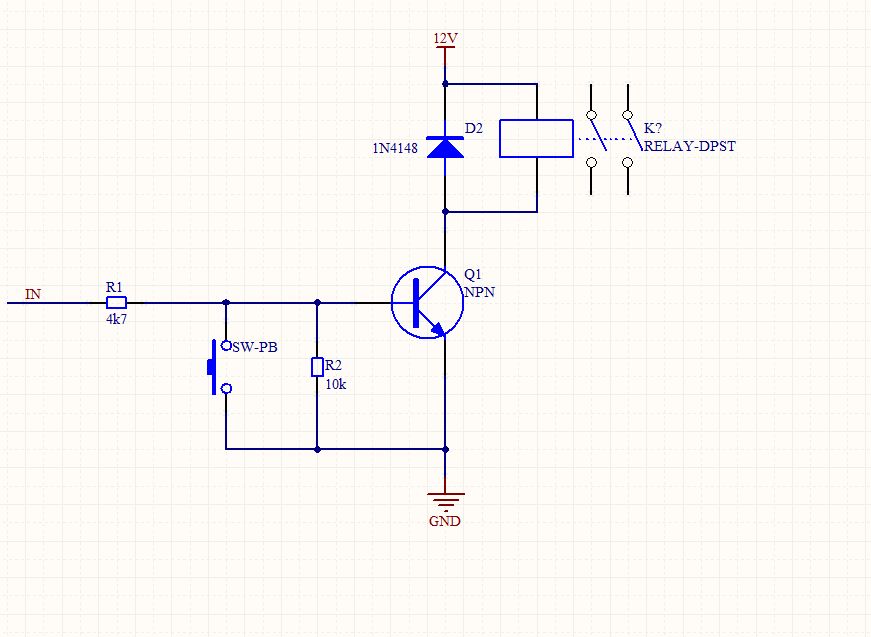

NPN三极管开关电路

1、此电路工作在开关状态,R1与R2的值,与Q1增益无关。

2、R1根据输入电压选择,一般这种电路Q1的B极电流约1ma就可以进入饱和状态,

三极管B-E压降0.7V所以(5-0.7)/1=4.3K,根据结果选择近似的常用电阻就行,

4.7K常用,所以选4.7K的。

3、R2是下拉电阻,作用是在无输入信号时使3极管可靠截止,选择就简单了,

只要R1 R2分压后大于0.7V就可以,R2如果过大,下拉电流太小可能起不到作用。

为什么选10K的,也是因为10K的常用。你换个4.7K的也一样好用.

PNP三极管开关电路

当GPRS低时,三极管发射结正偏,集电结反偏,工作在放大区,相当于集电结和发射结连通,

这样,5.0V就和三极管的下面的电阻R10连通,电流流过LED发亮,当GPRS高时,发射结反偏,

集电结反偏,工作在截至区,发射结和集电结之间几乎没有电流,相当于5.0V和R10断开,

led等无法点亮。就是基极高电平时,N管一般为关,低电平时,N管开.

NPN三极管与PNP三极管开关电路的区别

掺杂硼元素的硅材料叫p极,掺杂磷或砷元素的硅材料叫N极;

导带:能量最低的几乎为空的能带Ec;

价带:能量最高几乎填满的能带Ev;

带隙:导带与价带之间的间隙Eg=Ec-Ev.

电子从N极扩散到P极,空穴从P极扩散到N极。复合后,节两端的离子形成电场。

NPN双极型是俩个背靠背的PN型组成,分别称为发射极、基基、集电极。当NPN型

晶体管工作时基极和发射极P-N结正偏,集电极和基极的P-N结反偏,此时,有大

量的电子从发射极到基极。
