在电子电路设计中，电压的稳定性至关重要，尤其是在精密电子设备、通信系统以及工业自动化控制中，电压波动可能会影响设备的正常运行。稳压管稳压电路是一种常见的电压稳定方案，它利用稳压管的特性来维持电压的恒定。

一、稳压管稳压电路的工作原理

1. 稳压管的基本原理

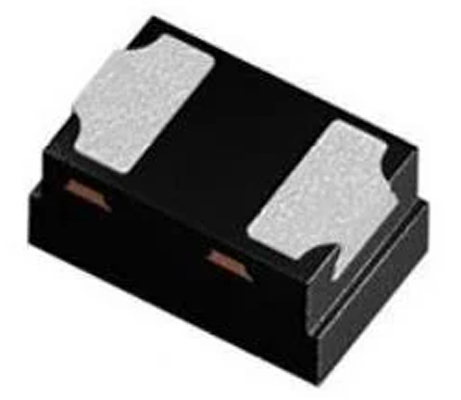

稳压管（Zener 二极管）是一种特殊类型的半导体二极管，其工作原理基于反向击穿效应。在普通二极管中，反向电压一旦超过一定极限，器件会损坏，而稳压管则不同，它可以在反向击穿状态下保持稳定的电压，而不会损坏自身。

稳压管的击穿模式主要有两种：

- 齐纳击穿（Zener Breakdown）：当稳压管的掺杂浓度较高时，电子隧穿效应会导致电流在较低的击穿电压下流通。通常适用于稳压值较低（小于5V）的场景。

- 雪崩击穿（Avalanche Breakdown）：当稳压管的掺杂浓度较低时，高反向电压下电子碰撞产生雪崩效应，使得大量载流子导通，从而形成稳定电压。适用于高电压稳压需求（大于5V）。

当稳压管的反向电压达到其击穿电压（Vz）时，管子导通并能维持恒定电压，电流的增加不会影响其电压，从而起到稳定作用。

2. 稳压电路的组成

典型的稳压管稳压电路通常由以下几个部分组成：

1. 稳压管（Zener Diode）：核心元件，提供稳定电压。

2. 限流电阻（Series Resistor, Rs）：用于限制流过稳压管的电流，避免其损坏。

3. 负载（RL）：指电路中需要恒定电压供电的元件或设备，以确保其正常工作。

4. 输入电源（Vin）：提供原始电压。

3. 稳压管稳压电路的工作过程

稳压电路的工作原理如下：

- 输入电压（Vin）经过限流电阻（Rs）分压后施加在稳压管的两端。

- 当输入电压低于稳压管的击穿电压（Vz）时，稳压管处于截止状态，不导通，电流极小。

- 当输入电压高于稳压管的击穿电压（Vz）时，稳压管进入击穿区，提供稳定的输出电压，而多余的电流通过稳压管分流，确保负载电压维持不变。

- 由于稳压管的特性，其电流变化不会显著影响输出电压，从而起到稳定作用。

二、稳压管稳压电路的特点

1. 高稳定性

稳压管稳压电路可以有效调节电压，使输出电压保持在稳定范围内，即使输入电压发生变化，仍能确保电路正常运行。

2. 简单易实现

该电路仅由稳压管和限流电阻组成，相比于复杂的线性稳压器或开关电源方案，设计和调试更为简单。

3. 响应速度快

由于稳压管工作在瞬时击穿模式下，其响应时间极快，可以迅速调整输出电压，适用于对电压稳定性要求较高的电子设备。

4. 适用于小功率应用

稳压管稳压电路适用于低功耗应用，通常用于小电流、低电压电路。如果电流过大，则稳压管的功率消耗会增加，需要额外散热设计或改用其他稳压方案。

5. 成本低

稳压管价格低廉，电路结构简单，因此在许多经济型电子产品中被广泛采用。

三、稳压管稳压电路的实际应用

由于稳压管稳压电路具有高效、低成本的特点，它在多个领域得到了广泛应用：

1. 直流电源稳压

在许多电子设备的电源电路中，稳压管用于为某些关键部件提供稳定的电压。例如，在放大电路中，运放的偏置电源通常使用稳压管来维持恒定电压。

2. 信号电路保护

稳压管可以用于信号电路的过压保护，例如在传感器或通信电路中，当输入信号超过设定阈值时，稳压管导通并限制电压，从而防止电路损坏。

3. 工业控制系统

在工业自动化设备中，许多传感器、执行器和控制电路需要稳定的直流电压，稳压管稳压电路被广泛用于提供这些稳定电源。

4. 计算机主板和通信设备

稳压管广泛应用于计算机主板和通信设备的电源管理中，确保核心芯片、存储单元及射频组件获得恒定电压，提升系统的稳定性与可靠性。

5. 太阳能充电管理

在太阳能电池板系统中，由于光照变化导致电压波动，稳压管可以作为电压钳位元件，防止电压过高损坏后端电路。

结论

稳压管稳压电路是一种简单、高效的电压稳定方案，广泛应用于各种电子设备和电源系统中。它利用稳压管的反向击穿特性，使得电压能够维持在恒定范围内，即使输入电压发生波动，也能确保负载的稳定运行。虽然稳压管稳压电路的功率处理能力有限，适用于小功率应用，但在低成本、快速响应和易实现性方面仍具有明显优势。因此，在电子电路设计中，稳压管稳压电路仍然是一种重要的电压调节手段，特别是在对电压稳定性要求较高但功率需求不大的应用场景中，它仍然是首选方案之一。
