MOS控制晶闸管(MCT)工作原理和优点概述

在许多半导体控制器件中，MCT被认为是最新的。该器件基本上是一个晶闸管，在栅极结构中内置了两个MOSFET。甲MOSFET 被用于接通MCT和另一个用于将其关闭。该器件主要用于开关应用，具有高频，高功率，低导通电压等特性。MCT结合了具有再生作用的传统四层晶闸管和MOS管栅极结构的特征。在该器件中，所有栅极信号都相对于阳极施加，阳极作为参考。在通常使用的SCR中，阴极保持作为栅极信号的参考端子，这就是MCT内部的MOS管工作原理。

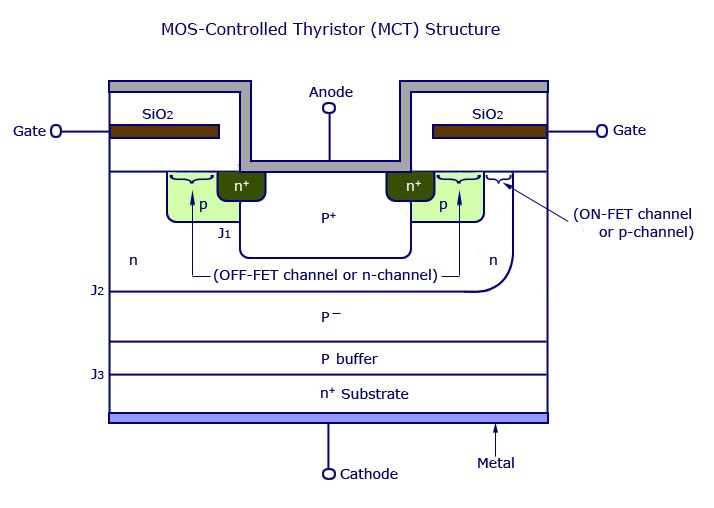

MCT单元的基本结构如下图所示。

MOS控制晶闸管（MCT）结构

实际上，MCT将包括数千个并联连接的基本单元，就像PMOSFET一样。这有助于获得设备的高载流能力。

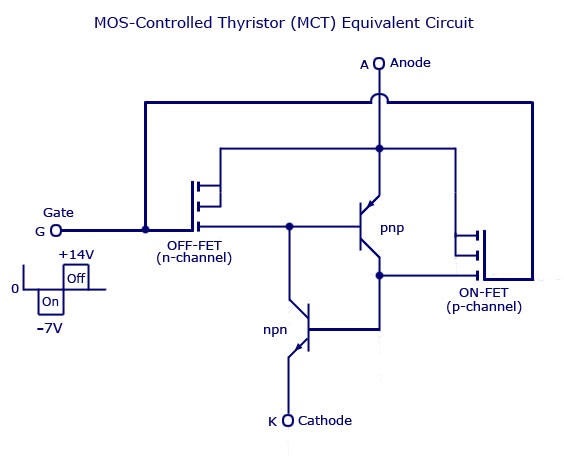

MCT的等效电路如下图所示。

MOS控制晶闸管（MCT）等效电路

它由ON-FET，OFF-FET和两个晶体管组成。MCT的MOS结构表示在等效电路中。它由一个ON-FET，一个p沟道MOSFET和一个OFF-FET组成。npn和pnp晶体管都连接在一起，代表MCT的npnp结构。通过将箭头拉向栅极端子来表示n沟道MOSFET。通过将箭头拉离栅极端子来指示p沟道MOSFET。等效电路中的两个晶体管表明MCT中存在再生反馈，就像它是普通的晶闸管一样。MCT的电路符号如下所示。

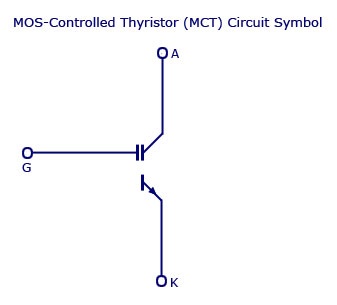

MOS控制晶闸管（MCT）电路符号

打开过程

该器件通过栅极相对于阳极的负电压脉冲导通。为了导通MCT，通过栅极和阳极之间的电压脉冲使栅极相对于阳极为负。因此，MCT必须首先正向偏置，然后才施加负电压。通过施加该负电压脉冲，ON-FET导通，而OFF-FET已经截止。在ON-FET导通时，电流开始从阳极A流过ON-FET，然后作为npn晶体管的基极电流和发射极再流到阴极K.这导通npn晶体管。这导致集电极电流流入npn晶体管。当OFF FET为OFF时，npn晶体管的集电极电流作为pnp晶体管的基极电流。随后，pnp晶体管也导通。如果两个晶体管都打开，

关闭过程

通过在栅极施加正电压脉冲来关闭器件。正电压脉冲使OFF-FET导通，ON-FET导通。在OFF-FET导通后，pnp晶体管的基于发射极的端子被OFF-FET短路。因此，现在阳极电流开始流过OFF-FET，因此pnp晶体管的基极电流开始下降。该器件具有反向电压阻断能力的缺点。

MCT的优点

1. 低正向传导下降

2. 快速开启然后关闭时间

3. 开关损耗低

4. 高栅极输入阻抗
