MOS管350V 6035A N沟道MOS管规格书封装

返回列表来源:壹芯微 发布日期 2019-12-25 浏览:-

MOS管350V 6035A N沟道MOS管规格书封装

MOS管350V-6035A 11A/350V产品概述

这款功率MOSFET是使用半导体先进的平面条纹DMOS技术制作的。这个先进的技术是为电阻最小转态而特别定制的,提供优越的开关性能,它能承受雪崩和交流模式下的高能脉冲。这款设备非常适合于高效率的开关电源,有源功率因数校正基于半桥拓扑。

MOS管350V-6035A 11A/350V产品特征

RDS(ON)=0.38Ω(typ.)@VGS=10V.

低栅极充电(典型15nC)

耐用性高

快速切换能力

指定雪崩能量

改进的dv/dt能力

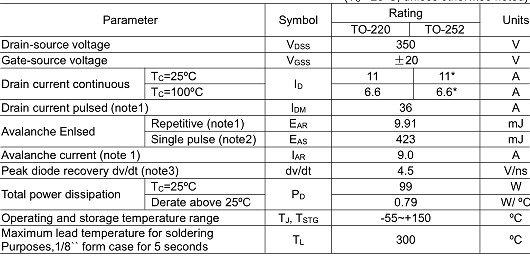

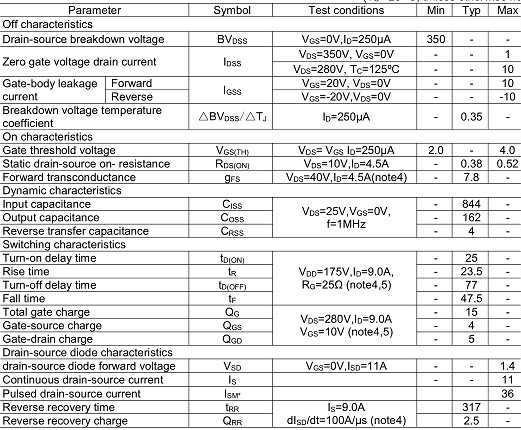

MOS管350V-6035A 11A/350V产品主要参数

MOS管350V

MOS管350V

MOS管350V

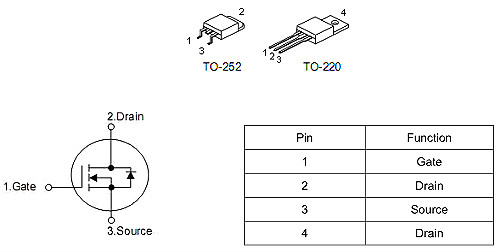

MOS管350V-6035A 11A/350V产品封装图

MOS管350V

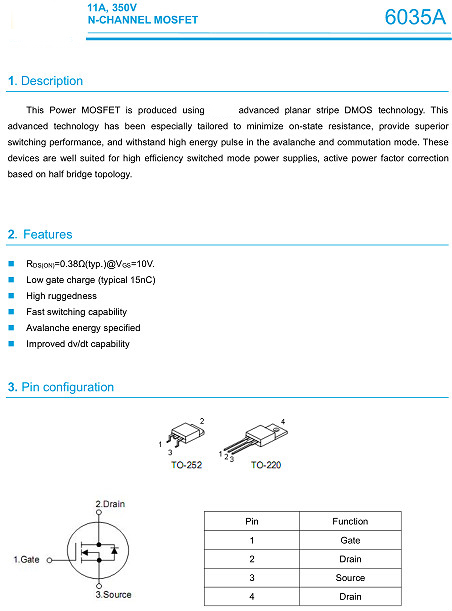

MOS管350V-6035A 11A/350V产品规格书

查看规格书及附件,请点击下图。

MOS管350V

壹芯微科技针对二三极管,MOS管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
