关于MOSFET驱动电阻的选择

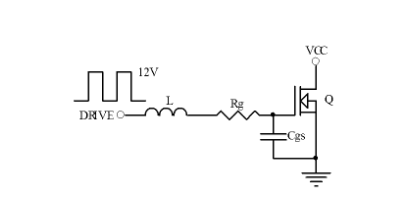

等效驱动电路：

L为PCB走线电感，根据他人经验其值为直走线1nH/mm，考虑其他走线因素，取L=Length+10（nH），其中Length单位取mm。

Rg为栅极驱动电阻，设驱动信号为12V峰值的方波。

Cgs为MOSFET栅源极电容，不同的管子及不同的驱动电压时会不一样，这儿取1nF。VL+VRg+VCgs=12V

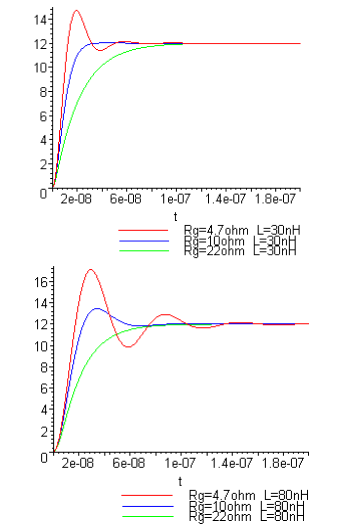

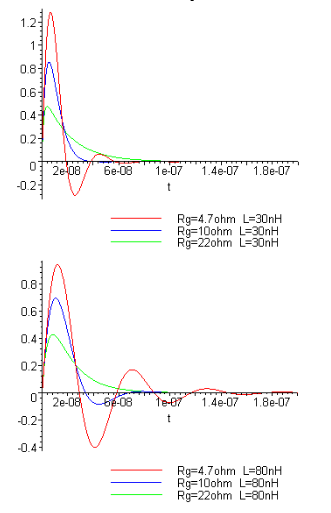

根据走线长度可以得到Rg最小取值范围。 分别考虑20m长m和70mm长的走线： L20=30nH，L70=80nH， 则Rg20=8.94Ω，Rg70=17.89Ω， 以下分别是电压电流波形：

可以看到当Rg比较小时驱动电压上冲会比较高，震荡比较多，L越大越明显，此时会对MOSFET及其他器件性能产生影响。但是阻值过大时驱动波形上升比较慢，当MOSFET有较大电流通过时会有不利影响。

此外也要看到，当L比较小时，此时驱动电流的峰值比较大，而一般IC的驱动电流输出能力都是有一定限制的，当实际驱动电流达到IC输出的最大值时，此时IC输出相当于一个恒流源，对Cgs线性充电，驱动电压波形的上升率会变慢。

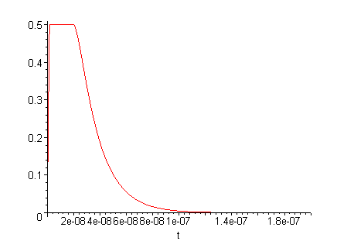

电流曲线就可能如左图所示（此时由于电流不变，电感不起作用）。这样可能会对IC的可靠性产生影响，电压波形上升段可能会产生一个小的台阶或毛刺。

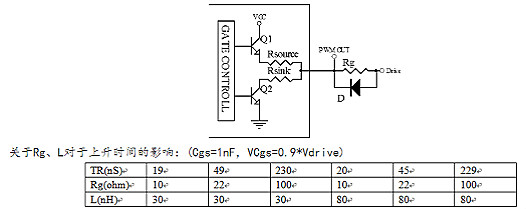

一般IC的PWM OUT输出如图所示，内部集成了限流电阻Rsource和Rsink，通常Rsource>Rsink，具体数值大小同IC的峰值驱动输出能力有关，可以近似认为R=Vcc/Ipeak。一般IC的驱动输出能力在0.5A左右，因此Rsource在20Ω左右。

由前面的电压电流曲线可以看到一般的应用中IC的驱动可以直接驱动MOSFET，但是考虑到通常驱动走线不是直线，感量可能会更大，并且为了防止外部干扰，还是要使用Rg驱动电阻进行抑制。考虑到走线分布电容的影响，这个电阻要尽量靠近MOSFET的栅极。

可以看到L对上升时间的影响比较小，主要还是Rg影响比较大。上升时间可以用2*Rg*Cgs来近似估算，通常上升时间小于导通时间的二十分之一时，MOSFET开关导通时的损耗不致于会太大造成发热问题，因此当MOSFET的最小导通时间确定后Rg最大值也就确定了，一般Rg在取值范围内越小越好，但是考虑EMI的话可以适当取大。

以上讨论的是MOSFET ON状态时电阻的选择，在MOSFET OFF状态时为了保证栅极电荷快速泻放，此时阻值要尽量小，这也是Rsink

实际使用中还要考虑MOSFET栅漏极还有个电容Cgd的影响，MOSFET ON时Rg还要对Cgd充电，会改变电压上升斜率，OFF时VCC会通过Cgd向Cgs充电，此时必须保证Cgs上的电荷快速放掉，否则会导致MOSFET的异常导通。-MOSFET驱动电阻的选择

MOS管栅极串联电阻如何确定

从理论上说，MOS管的输入电阻很大，所以这个电阻绝不是为了提升输入电阻或者限流作用。在低频条件下，这个电阻有点安慰性质，不接也罢。但在高频时，情况就变了，MOSFET的输入阻抗将降低，而且在某个频率范围内将变成负阻，会发生振荡。

为改变控制脉冲的前后沿陡度和防止震荡,减小集电极的电压尖峰,应在栅极串上合适的电阻Rg ，当 Rg 增大时,导通时间延长,损耗发热加剧;Rg减小时,di/dt增高,可能产生误导通,使器件损坏。

应根据管子的电流容量和电压额定值以及开关频率来选取Rg的数值.通常在几欧至几十欧之间(在具体应用中,还应根据实际情况予以适当调整)。另外为防止门极开路或门极损坏时主电路加电损坏器件,建议在栅源间加入一电阻Rge,阻值为10kΩ左右。
