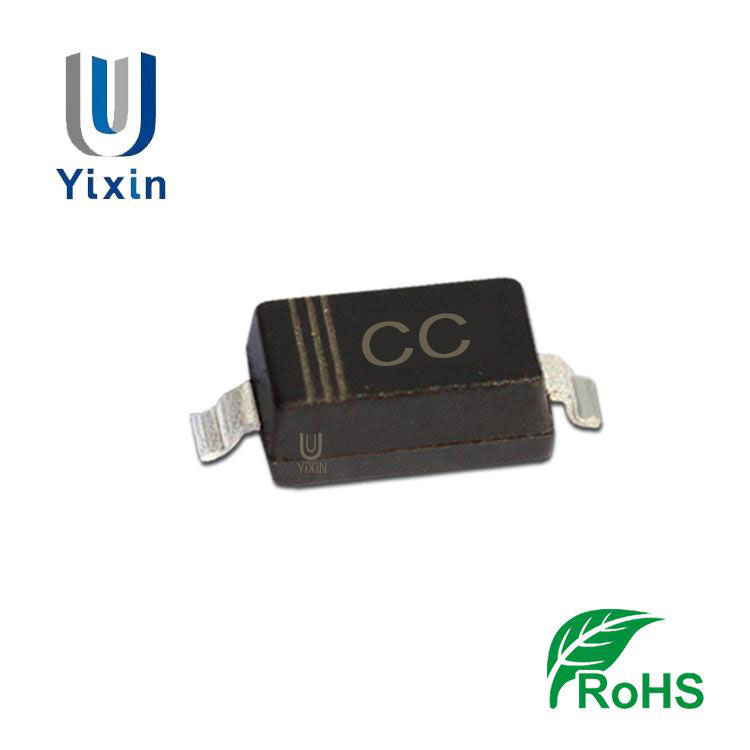

MMSZ4678贴片齐纳二极管参数，MMSZ4678规格书，MMSZ4678引脚图

壹芯微科技专业生产贴片齐纳稳压二极管MMSZ490,SOD-123封装

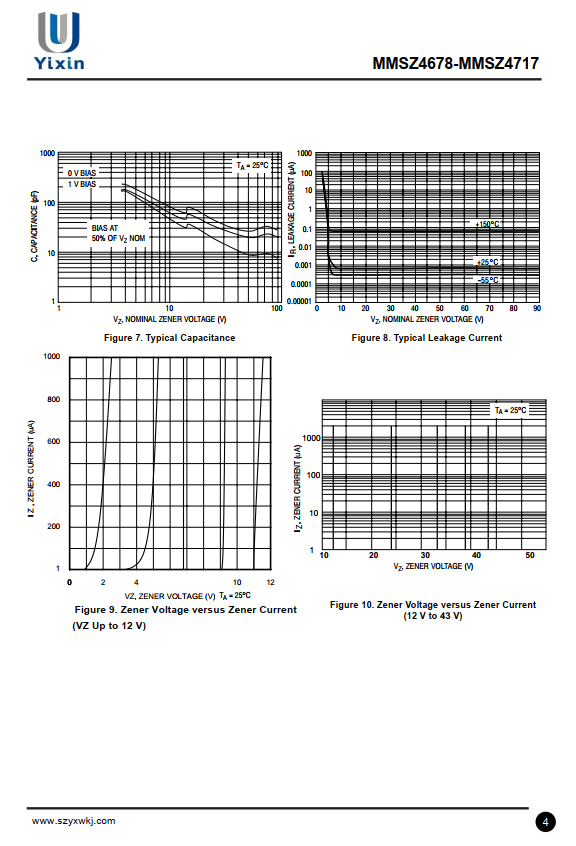

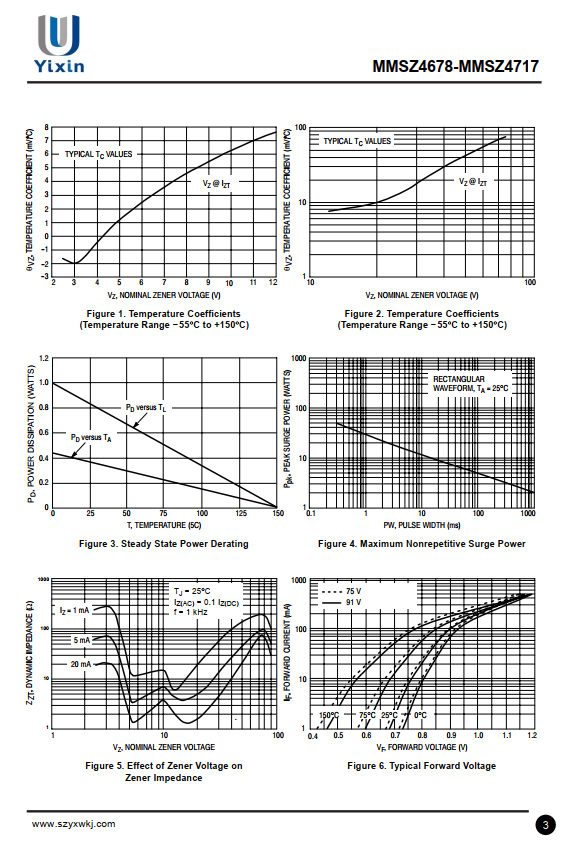

MMSZ4678 SOD-123封装参数规格书，点击下载查看：MMSZ46xx至MMSZ47xx SOD-123.pdf

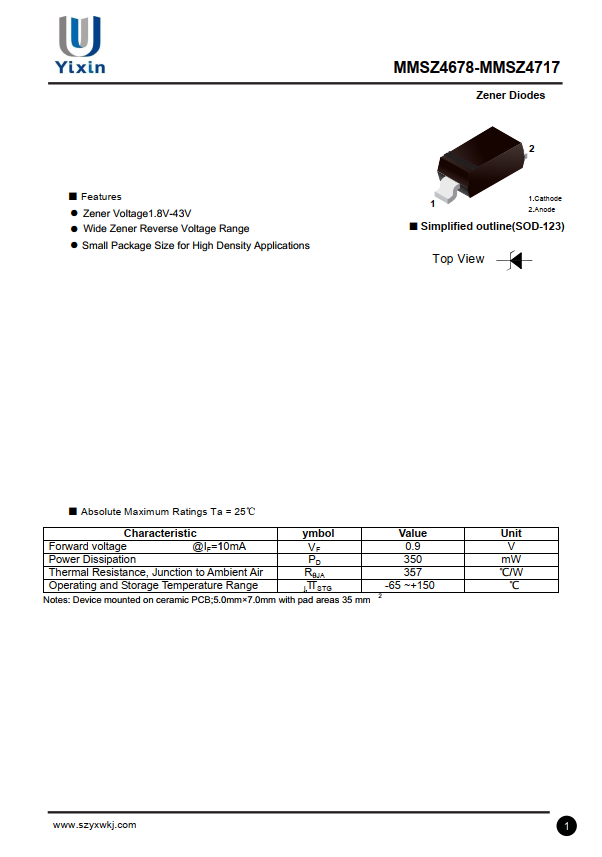

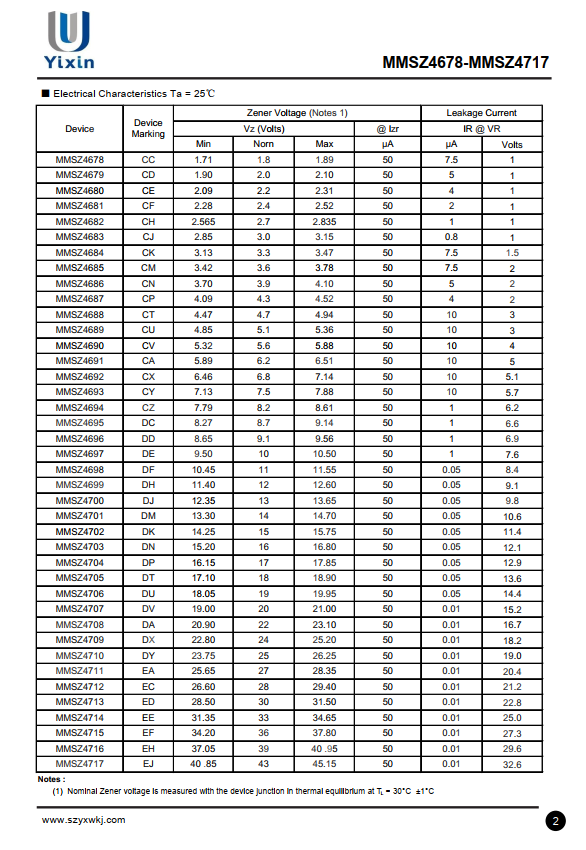

MMSZ4678 SOD-123封装引脚规格书参数如下：

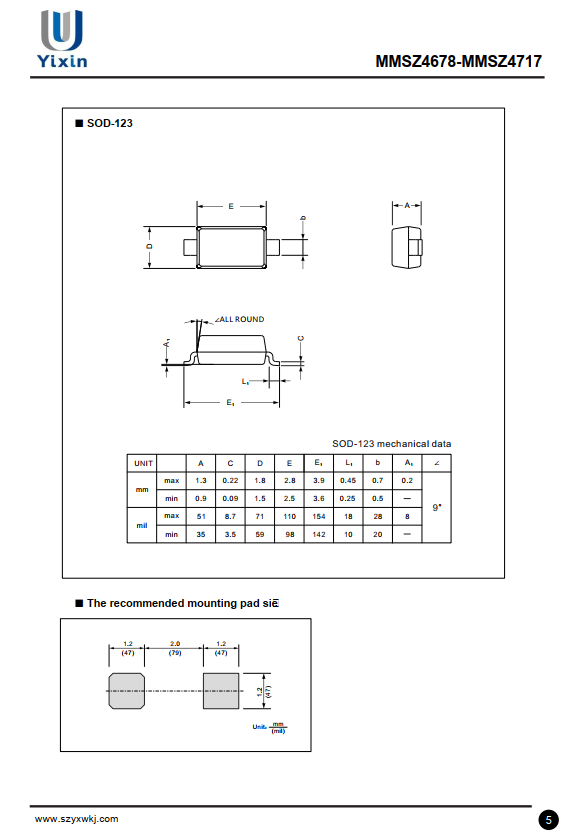

MMSZ4678 SOD-123封装尺寸如下：

MMSZ4678 详细参数规格

核心电气参数

稳压值：1.8V（±5%容差，实际范围：1.71V-1.89V）,额定功率：500mW

测试电流：5mA，正向电压：0.9V @ 10mA，最大反向漏电流：7.5μA @ 1V，动态阻抗：约10Ω（典型值）

物理特性

封装类型：SOD-123表面贴装封装，封装尺寸：2.84mm × 1.8mm × 1.25mm

引脚数量：2引脚，工作温度范围：-55℃ ~ +150℃

主要特性

高精度稳压：±5%的电压容差，提供精确的1.8V基准电压

低动态阻抗：约10Ω的动态阻抗，确保良好的电压稳定性

小型化设计：SOD-123封装适合高密度电路板应用

典型应用

电压调节：在电源电路中提供稳定的1.8V输出电压

过压保护：保护敏感电路元件免受过高电压损害

电压基准源：作为ADC参考或比较器阈值电路的基准电压

MOSFET栅极保护：防止栅极电压过高导致器件损坏

信号调理电路：提供稳定的基准电压生成

替代型号

MMSZ4678T1G（安森美），BZX84C1V8，MMSZ5232BT1G，BZT52C1V8

使用注意事项

必须串联限流电阻，防止过流损坏，计算功率耗散时需考虑环境温度影响，确保工作电流在5mA以上以获得良好的稳压效果，在高温环境下使用时需适当降额使用

MMSZ4678凭借其1.8V的精确稳压值、500mW的功率处理能力和紧凑的SOD-123封装，广泛应用于消费电子等领域，特别适合需要低压稳压和过压保护的电路设计。
