MMSZ4690贴片齐纳二极管参数，MMSZ4690规格书，MMSZ4690引脚图

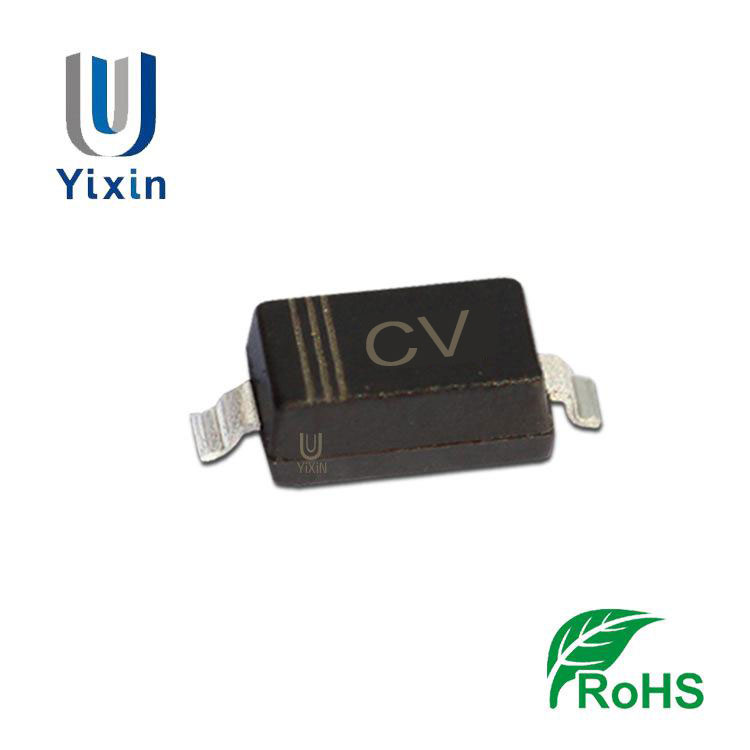

壹芯微科技专业生产贴片齐纳稳压二极管MMSZ490,SOD-123封装

MMSZ4690 SOD-123封装参数规格书，点击下载查看：MMSZ46xx至MMSZ47xx SOD-123.pdf

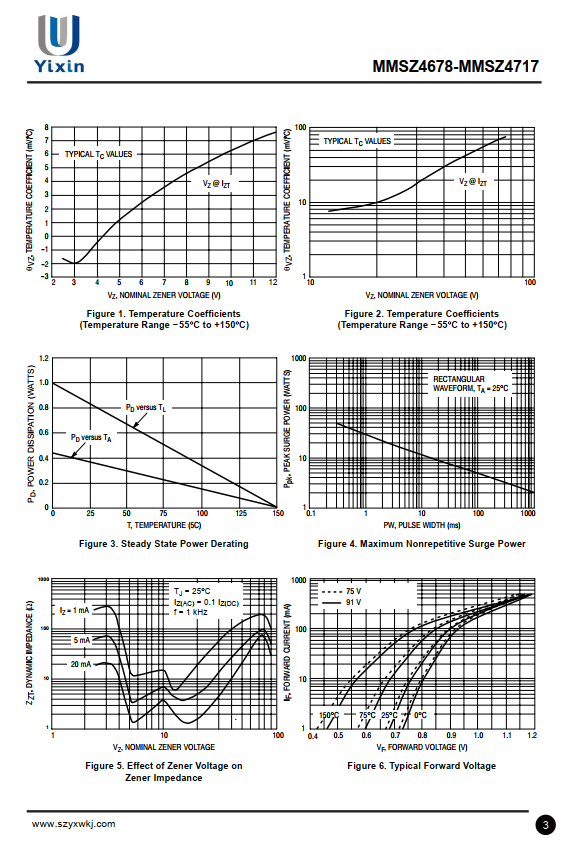

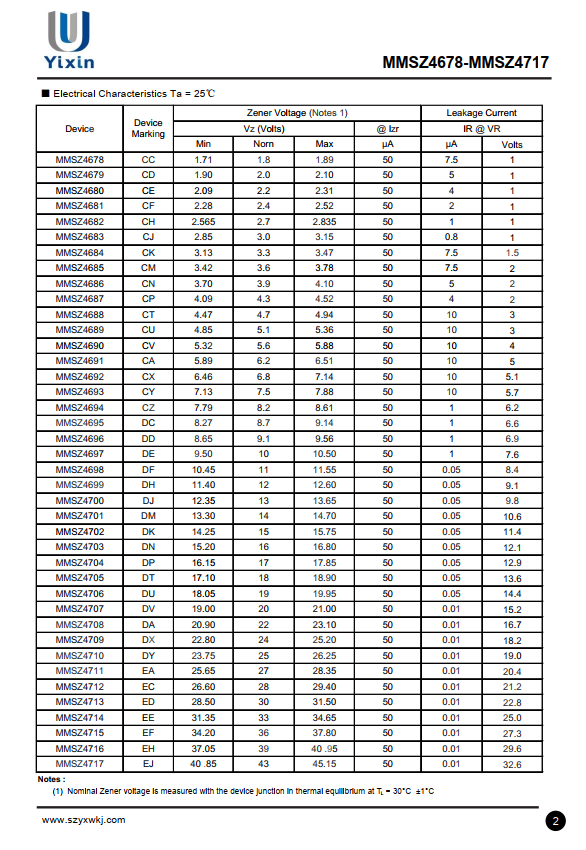

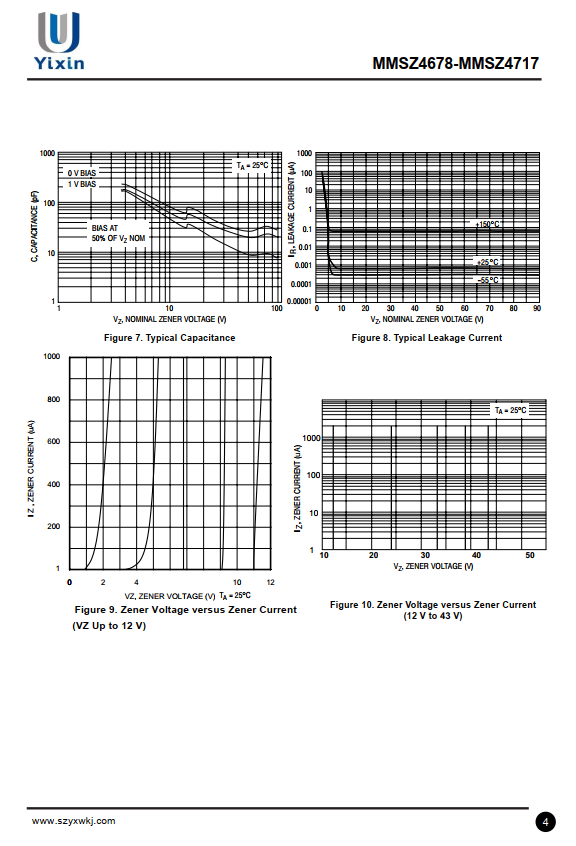

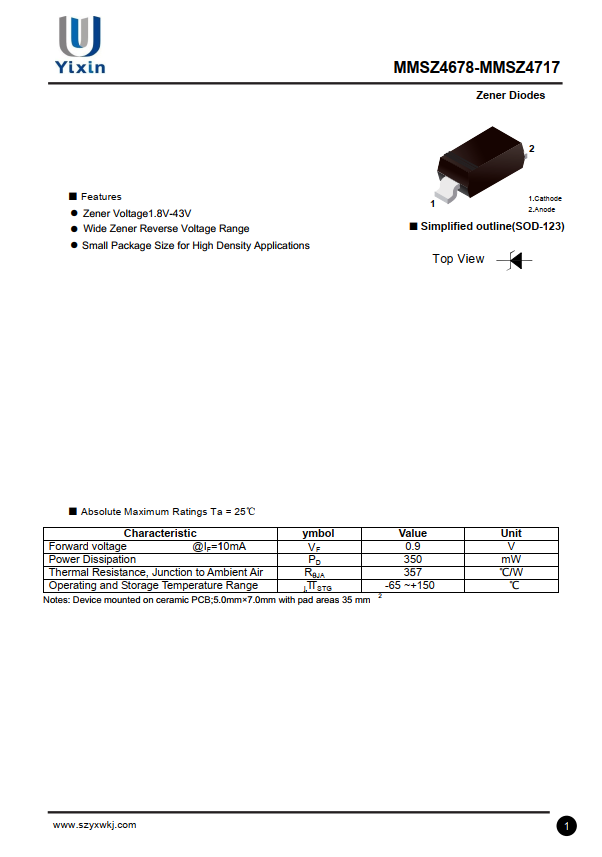

MMSZ4690 SOD-123封装引脚规格书参数如下：

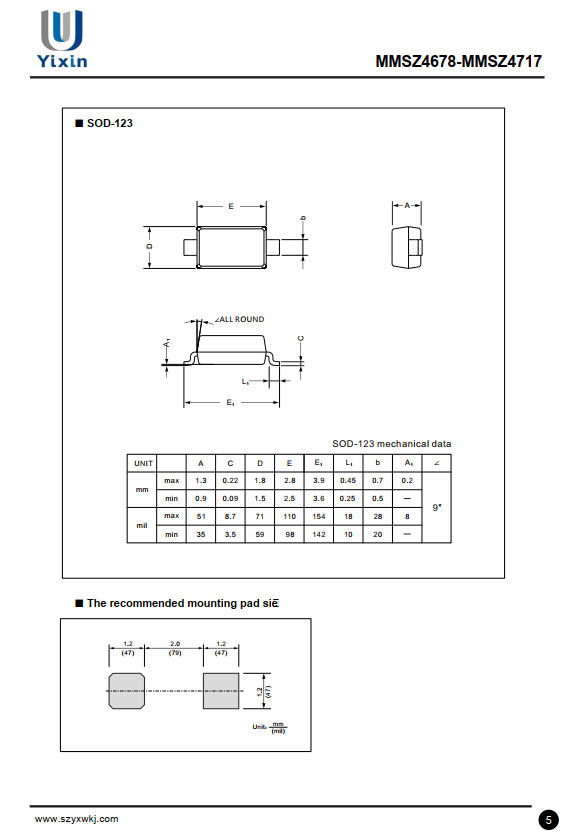

MMSZ4690 SOD-123封装尺寸如下：

以下是它的关键信息和特性总结：

MMSZ4690详细参数

基本规格：

标称稳压值：5.6V（在测试电流5mA时），电压容差：±5%（实际稳压范围：5.32V-5.88V）

最大功耗：500mW，封装：SOD-123表面贴装封装，工作温度：-55℃ ~ 150℃

关键电气特性

主要参数：

齐纳电压(Vz)：5.6V（典型值），测试电流(Iz)：5mA

反向漏电流：10μA @ 4V，正向电压：900mV @ 10mA，动态阻抗：约10Ω（在测试电流下）

应用特点

主要用途：

电压钳位保护：保护IC敏感引脚防止过压损坏

低压稳压：在简单电路中提供5.6V稳压输出

电压基准：作为ADC参考或比较器阈值

过压保护：在电源输入端提供保护功能

典型应用电路：

注意事项：

必须串联限流电阻，防止过流损坏

计算电阻值时需考虑输入电压范围和负载电流

确保工作电流在5mA以上以获得良好的稳压效果

选型替代

直接替代型号：

BZX84C5V6，MMSZ5232BT1G，BZT52C5V6，CZRU52C5V6

总结：MMSZ4690是一款性能优异的5.6V稳压二极管，广泛应用于各种电子设备的电压稳定和保护电路中。其紧凑的SOD-123封装和500mW的功率处理能力使其成为现代电子设计的理想选择。
