MB6F整流桥堆参数-PDF规格书下载

返回列表来源:壹芯微 发布日期 2018-05-22 浏览:-

众所周知,MB6F为整流桥堆,封装SOP-4,其作用是能够通过二极管的单向导通的特性将电平在零点上下浮动的交流电转换为单向的直流电,作用就是整流,具体参数,引脚图请看下方。

MB6F规格书:点击下载

高浪涌过载率:30A峰值

最大重复峰值反向电压:600v

最大直流阻断电压:600v

当电流=1.0A时,正向压降:1.0v

最大反向直流电流TA=25℃:5.0uA

每支腿额定直流阻断电压TA=125℃:500.0uA

工作温度和存储温度范围:-55 to +150℃

重量:0.078盎司,0.22克

高温焊接保证:260℃/10秒

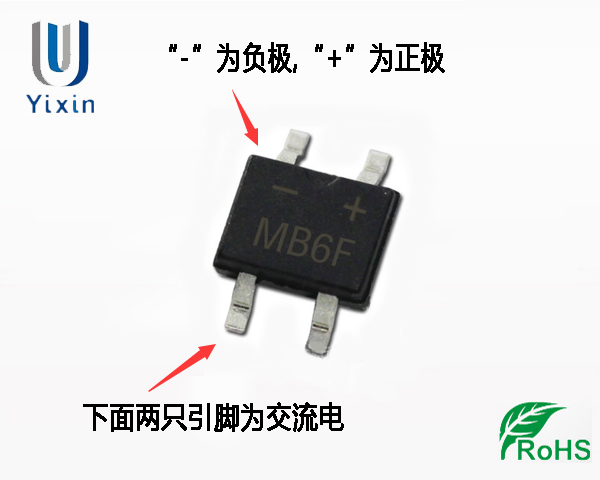

极性:“-”表示阴极端(看下图)

MB6F正负极
