零基础学电子电路-场效应管

返回列表来源:壹芯微 发布日期 2021-04-12 浏览:-

零基础学电子电路-场效应管

近年来,在电子电路中场效应管的应用越来越广泛。它具有输入阻抗高,动态范围大,功耗较小等特点。

零基础学电子电路-场效应管

场效应管可分为结型场效应管和绝缘栅型场效应管,均又分为N沟道和P沟道型。

1.场效应管的识别技巧

(1)场效应管的外形和图形符号

常见的场效应管同样有3只引脚,分别为栅极G、漏极D、源极S。

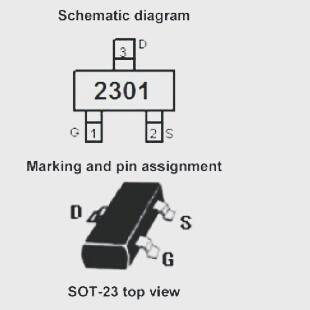

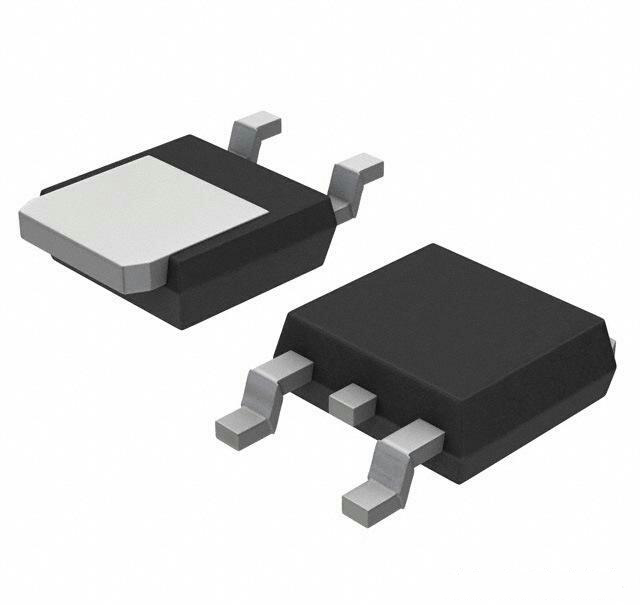

常见场效应管的外形如图所示:

零基础学电子电路-场效应管

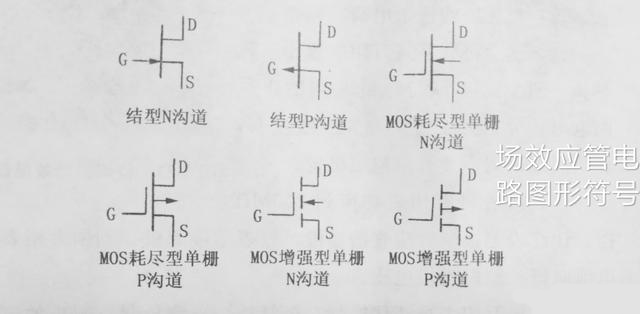

场效应管的电路图形符号如图所示:

零基础学电子电路-场效应管

(2)场效应管的主要参数

场效应管的参数包括直流参数、交流参数和极限参数,主要参数有漏极源极间饱和电流,夹断电压或开启电压,跨导漏源极间击穿电压,最大耗散功率,最大漏源电流。

前三项是场效应管的正常参数,后三项是场效应管的极限参数

2.场效应管的检测技巧

普通场效应管的3只引脚间的正、反向电阻均为无穷大。若源础极间存在单向导通的情况,表明源漏极间申接有阻尼二极管。若测得3只引脚间的正、反向阻值存在两个及两个以上的小阻值,则表明场效应管存在击穿现象

下面以功率场效应管P60NF06为例,介绍场效应管的实际检测技巧。

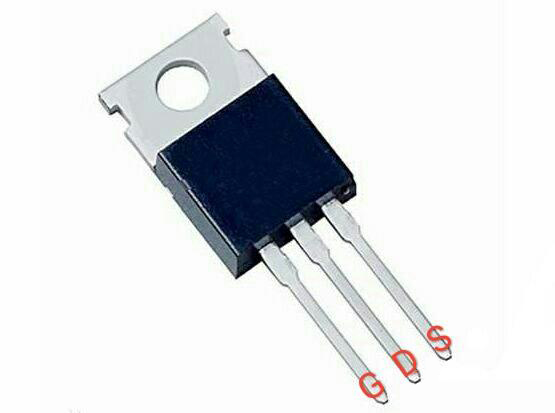

(1)将场效应管正面朝向自己,引脚向下,从左到右依次为桶极G,极D、源极S,如下图所示。

零基础学电子电路-场效应管

(2)首先短路场效应管的3只引脚,释放掉栅极的残余电荷

(3)然后将数字式万用表置于二极管挡,测量漏极D与源极S间的正反向电阻,分别为无穷大和520欧左右,表明漏源极间串接有阻尼二极管。

(4)接着将万用表切换到200M挡,让红表笔接场效应管的栅极,黑表笔接源极,利利用万用表内电池向栅、源极提供电压。

(5)把万用表重新切换到二极管挡,再测量漏、源极的正反向电阻,均为两百欧左右,表明场效应管正常。

3.场效应管的更换技巧

场效应管更换时需保证新件各项参数均达到或超过原装元件的标准且类别与极性相同。

零基础学电子电路-场效应管

另外若采用不带阻尼二极管的场效应管替换带阻尼二极管的场效应管时,需在源极和漏极间加接一只阻尼二极管,该阻尼二极管的最大反向电压应在1500V以上
