锂电池万能充电器设计方案图

该设计具有电池极性自动识别电路，免去了以往需要人工转换极性的操作，使用起来更加方便。

一、电路原理

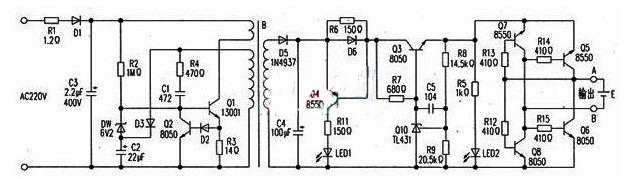

电路如附图所示：Q1及外围元件构成自激振荡器。经变压器B降压、D5整流后在C4上得到9.4v的直流电压。通过R6限流。Q10（TL431）稳压后。在Q3发射极输出4.2v电压供锂电池充电。其极性自动识别电路由Q5～Q8、R12～R15组成。当A点接电池正极，B点接负极时，Q8因为有R12提供正偏电压而导通，Q5由R14提供偏压导通。充电电流由Q5→A点→电池E→B点→Q8的C极形成充电回路。当A点接电池负极，而B接电池正极时充电电流则由Q7→B点→电池E→A点→Q6的C极形成充电回路。从而完成自动识别电池极性的功能。

当有充电电流流过R6时，Q4导通，LED1闪烁发光（LED1为自带振荡器的三色发光二极管，能够随机变幻出多彩的闪光）。充电完成后Q4因为没有足够的导通电压而截止，LED1熄灭。LED2为电源指示灯。

二、常见故障排除

故障一：电源指示灯不亮。

检修：测Q1管正常，但b极无偏置电压；再测R2为开路，更换R2后故障排除。

故障二：电源指示灯不亮。检修：测Q1已经击穿，再测R1及R3均已开路。测其他元件正常，更换上述元件后故障排除。
