结型场效应管源极跟随器设计解析

结型场效应管源极跟随器的特点是输入阻抗特别高，输出阻抗低，电压放大倍数近似为1。所以，在测量仪器的输入端，常采用场效应管源极跟随器作阻抗变换。

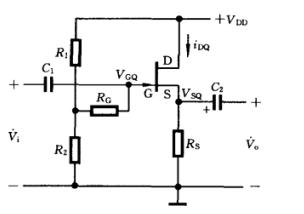

下图为结型场效应管源极跟随器的典型电路。采用电阻分压偏置电路，再加上源极电阻Rs 产生很深的直流负反馈，因此，电路的稳定性很好。

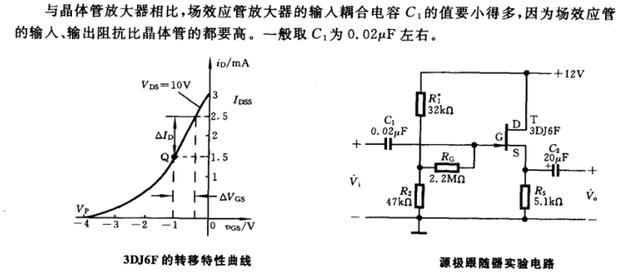

结型场效应管源极跟随器

电路的静态工作点及基本关系式如下：

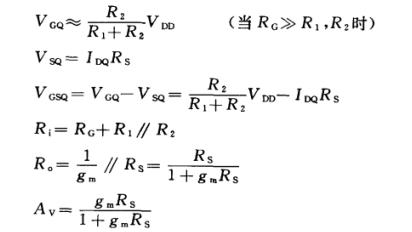

关系式

当gmRs>> 1 时，Av~=1 。若源极输出器接负载电阻Rl,则

关系式

式中，R's=Rs//Rl .

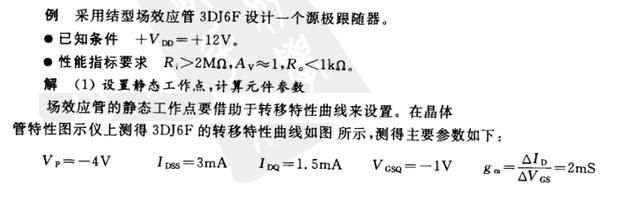

>>>>设计举例：
