晶体二极管的介绍-符号与工作原理解析

返回列表来源:壹芯微 发布日期 2021-06-02 浏览:-

晶体二极管的介绍-符号与工作原理解析

晶体二极管(CRYSTALDIODE)固态电子器件中的半导体两端器件。这些器件主要的特征是具有非线性的电流、电压特性。此后随着半导体材料和工艺技术的发展,利用不同的半导体材料、掺杂分布、几何结构,研制出结构种类繁多、功能用途各异的多种晶体二极管。制造材料有锗、硅及化合物半导体。

1.什么是晶体二极管

晶体二极管的介绍-符号与工作原理解析

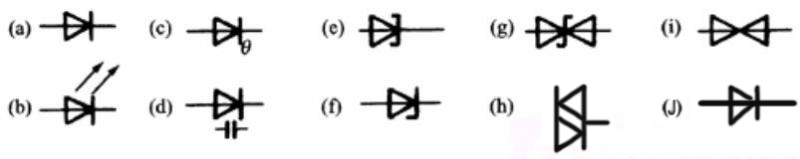

2.晶体二极管符号

晶体二极管的介绍-符号与工作原理解析

3.晶体二极管工作原理

晶体二极管工作原理是一个由P型半导体和N型半导体形成的PN结,在其界面处两侧形成空间电荷层,并建有自建电场。当不存在外加电压时, 由于PN结两边载流子浓度差引起的护散电流和自建。

电场引起的漂移电流相等而处于电平衡状态。当外界有正向电压偏置时,外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。当外界有反向电压偏置时,外界电场和自建电场进一步加强, 形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流10。当外加的反向电压高到一定程度时,PN结空间电荷层中的电场强度达到临界值产生载流子的倍增过程,产生大量电子空穴对,产生了数值很大的反向击穿电流,称为极管的击穿现象。

二极管的英文是DIODE,二极管的正、负二个端子,正端称为阳极,负端称为阴极。电流只能从阳极向阴极方向移动。些初学者容易产生这样一 种错误认识:“半导体的半是一半的半;面二极管也是只有一半电流流动(这是错误的),所有二极管就是半导体”。其实二极管与半导体是完全不同的东西。我们只能说极管是由半导体组成的器件。半导体无论那个方向都能流动电流。

当外加的反向电压高到一定程度时,PN结空间电荷层中的电场强度达到临界值产生载流子的倍增过程,产生大量电子空穴对,产生了数值很大的反向击穿电流,称为二极管的击穿现象。

<壹芯微科技>专注二三极管领域研发制造,针对二三极管作出了良好的性能测试,产品广泛应用于电源、LED照明、光伏、仪表仪器、数码产品、各种小家电等领域。如果您遇到需要帮助解决的问题,可以点击页面右侧咨询工程师、或销售经理为您提供精准的产品报价与介绍。
