硅稳压二极管的伏安特性曲线与稳压电路

返回列表来源:壹芯微 发布日期 2020-03-30 浏览:-

硅稳压二极管的伏安特性曲线与稳压电路

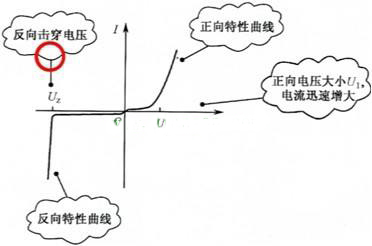

硅稳压管利用特殊工艺制成具有稳压作用的特殊二极管。外形与普通二极管基本相同,电路符号有所差别,文字符号用V表示。硅稳压二极管的伏安特性曲线如图所示,由曲线可以看出:

硅稳压二极管

(1)硅稳压二极管的正向特性与普通二极管相同。

(2)反向特性曲线比普通二极管陡峭。在反向电压较小时,管子只有极微的反向电流。当反向电流达到某一数值Uw时,管子突然导通,电压即使增加很少也会引起较大电流。这种现象叫“击穿”,Uw叫击穿电压(即稳压管的稳定电压)。在反向击穿区,稳压管的电流在很大范围内变化,Uw却基本不变(见曲线AB段),这就是稳压管的稳压作用。

由于稳压管是工作在反向击穿状态,所以接到电路中时应该反接(见图),即稳压管的正极应接被稳定电压的负极;稳压管的负极应接被稳定电压的正极。如果稳压管的极性接反,不能起到稳压作用,此时稳压管两端的正向电压约为0.7V。

硅稳压管稳压电路如图所示。图中Ui是需要稳定的直流电压,R是限流电阻,RL是负载电阻。电路的工作过程如下。

(1)设负载电阻RL固定不变。当输入电压Ui升高时,流过稳压管的电流将增加,流过限流电阻R的电流也相应地增加,则输出电压(也就是负载两端的电压)U0=Ui - UR就能保持不变。同理,若输入电压减小,限流电阻上的电压也相应减少,从而保证负载两端的电压仍然稳定。

(2)设输入电压Ui不变。当负载电阻减少而使负载电流增加、限流电阻上的压降增大时,输出电压将下降。但输出电压稍有下降,就会引起流过稳压管的电流下降,从而抵消了负载电流变化在限流电阻上造成的电压变化,保证了输出电压的稳定。同理,当负载电阻增大时,由于稳压管的稳压作用,也能保证输出电压稳定。可见,除稳压管起稳压作用外,限流电阻不仅有限流作用,也有调压作用,与稳压管配合共同稳定输出电压。

壹芯微科技针对二三极管,MOS管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
