一、光敏二极管的工作原理
光敏二极管是一种利用半导体P-N结特性的光电元件,其核心工作原理是光电效应。当光照射到P-N结区域时,半导体材料吸收光能,使价带中的电子获得能量跃迁至导带,从而产生电子-空穴对。在外加反向电压的情况下,电子受电场作用向N区移动,空穴向P区移动,进而形成光生电流,实现光信号到电信号的转换。
光敏二极管可以在两种模式下工作:
1. 光电流模式:在反向偏置电压的作用下,光敏二极管内部的电场加速电子-空穴对的分离,使光生电流随入射光强度变化而变化。这种模式下响应速度快,适用于光强检测、光纤通信及高速信号处理。
2. 光电压模式:当光敏二极管在开路状态下工作时,P-N结两端会形成与光照强度成正比的光生电压。此模式适用于无需外部供电、能量采集及简单的光电转换应用。
二、光敏二极管的特性
1. 高速响应:光敏二极管对光信号的反应极快,通常可达到纳秒级,适用于高速光通信和瞬态光信号检测。
2. 宽光谱范围:能够感应从紫外到近红外的光波段,使其在多种光学应用中具有较强的适应性。
3. 线性响应特性:光敏二极管的输出电流与入射光强度呈较好的线性关系,使其在光信号转换和精确测量应用中表现稳定。由于这种线性特性,光敏二极管能够在光电检测系统中提供准确的信号响应,无需额外的非线性补偿,适用于对测量精度要求较高的场景。
4. 无信号放大功能:由于不具备内置放大电路,通常需要外接放大器或其他信号处理电路以提升检测灵敏度。
三、光敏三极管的工作原理
光敏三极管在结构上与普通三极管类似,但其基极区域能够接收光信号,并由此控制集电极电流。当光线照射到光敏三极管的基区时,光生电子-空穴对形成,其中电子被吸引至集电极,而空穴进入发射极。这一过程使得基极电流增加,从而放大了集电极电流。
在放大作用的影响下,光敏三极管输出的电流远大于光敏二极管的光生电流,因此其灵敏度和增益更高。
四、光敏三极管的特性
1. 具备信号放大能力:光敏三极管内部集成了三极管放大结构,能够将微弱光信号转化为较强的电流输出,适用于低光强环境下的信号处理。
2. 灵敏度更高:相比光敏二极管,光敏三极管的光电转换效率更强,对弱光的响应更敏感,能更好地捕捉低强度光信号。
3. 响应速度相对较慢:由于内部电荷存储效应的影响,光敏三极管的响应时间通常比光敏二极管更长,因此更适合对响应速度要求不高的应用,如光电开关、光耦合器等。
4. 工作模式特点:光敏三极管主要以放大模式运行,其输出信号与入射光强度呈指数关系,而非线性变化。因此,在精确测量应用中,通常需要进行信号补偿或校正,以确保数据的准确性。这一特性使其更适用于信号处理和光电开关等应用,而非严格要求线性输出的测量系统。

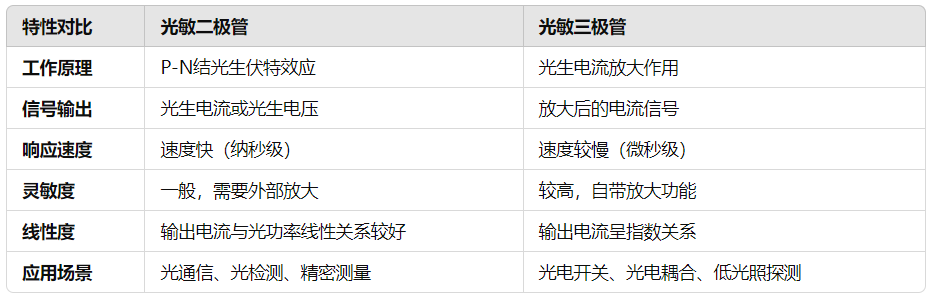

五、光敏二极管与光敏三极管的对比总结
结论
尽管光敏二极管和光敏三极管都属于光电元件,但由于其结构和工作方式不同,它们在应用上各有优势。光敏二极管因响应速度快、线性度好,适用于高速光信号检测和精密测量,而光敏三极管具备信号放大功能,更适合低光强环境下的光电转换和信号处理。在选择时,应根据具体需求综合考虑响应速度、灵敏度及输出特性,以确保最佳性能匹配应用场景。
