光敏电阻的基础知识图

返回列表来源:壹芯微 发布日期 2020-03-06 浏览:-

光敏电阻的基础知识图

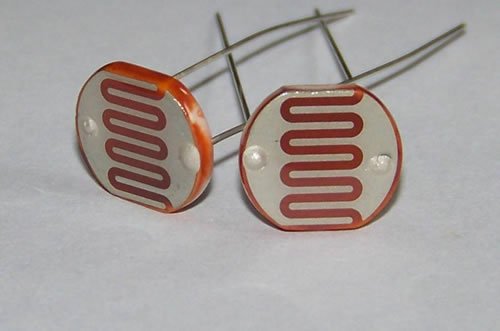

一、光敏电阻

光敏电阻是用硫化隔或硒化隔等半导体材料制成的特殊电阻器,表面还涂有防潮树脂,具有光电导效应。

光敏电阻的基础知

二、特性

光敏电阻对光线十分敏感。光照愈强,阻值就愈低。随着光照强度的升高,电阻值迅速降低,可降低至1KΩ以下。

三、工作原理

光敏电阻的工作原理是基于内光电效应,即在半导体光敏材料两端装上电极引线,将其封装在带有透明窗的管壳里就构成光敏电阻。为了增加灵敏度,两电极常做成梳状。

光敏电阻的基础知

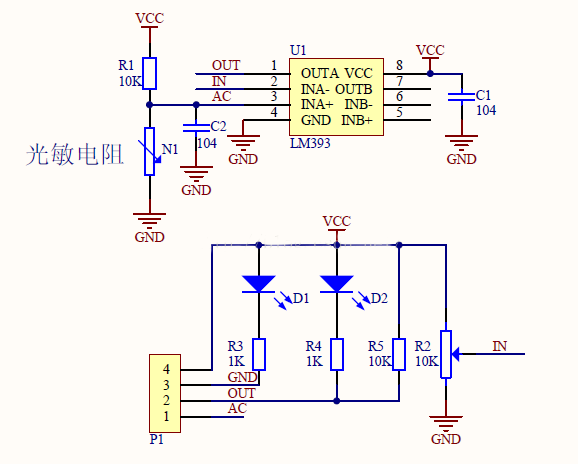

四、光敏模块原理图

光敏电阻的基础知

五、用途

1. 光敏电阻模块对环境光强最敏感,一般用来检测周围环境的亮度和光强。

2. 模块在无光条件或者光强达不到设定阈值时,DO 口输出高电平,当外界环境光强超过设定阈值时,模块D0 输出低电平。

3. 小板数字量输出D0 可以与单片机直接相连,通过单片机来检测高低电平,由此来检测环境的光强改变。

4. 小板模拟量输出AO 可以和AD 模块相连,通过AD 转换,可以获得环境光强更精准的数值。
