二极管恒压降模型-导通状态判断详情

二极管的恒压降模型在实践中使用是比较广泛的。

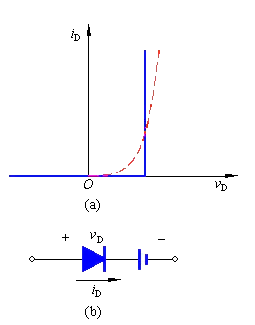

恒压降模型

它对二极管伏安特性在一定程度上进行了合理的近似建模。

该模型中，使用一个理想二极管模型和直流电源串联实现。理想二极管的单向导电决定了，恒压降模型也是单向导电。在外加正向电压时，只有大于0.7V（硅管）才会产生正向导通电流。

判断二极管导通状态

如何判断电路中的二极管是否导通，其实靠的是试验法。

先将电路中的二极管拿掉，计算原位置处两端正向电压；如果大于0.7v，那么把二极管再放回原位置的话，二极管必然是导通的。

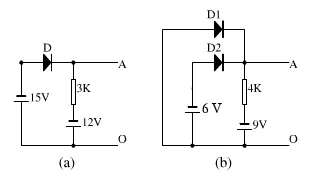

举例：

(a)图中,拿掉二极管D可知，D阳极电位为-15v，阴极电位为-12v，D正向电压为-3v，故D不导通，AO两端电压为-12V。

(b)图，同时拿掉D1，D2。

得到D1原位置处两端电压为0-（-9）=9v

得到D2原位置处两端电压为-6-（-9）=3v

两个二极管都导通吗？不一定！由于二极管导通后会导致电路中各点电位重新分配，所以将二极管接回原电路的时候要一个一个来。

D1两端压差有9V，比D2的压差要高。我们就先将D1接回原电路，此时，A点电位是-0.7v，重新计算D2处两端压差为-6-（-0.7）=-5.3v。看到了吧，此时如果将D2接回电路是不导通的。

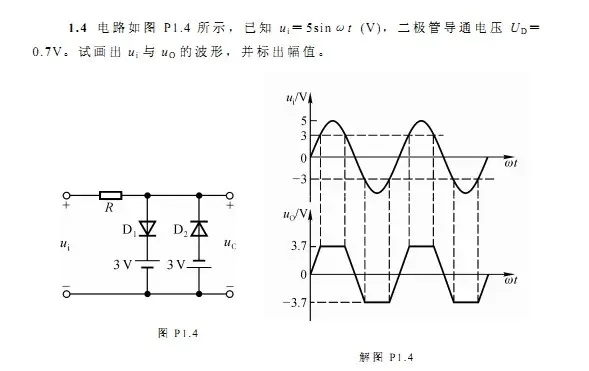

判断输出电压波形

像这种题目，其实就判断电路中，与Uo并联的两个二极管支路什么时候导通、截止。因为，二极管的导通变化会影响输出电压变化。

根据排列组合算法，总共有4种组合状态：

组合 D1支路 D2 支路

1 导通 截止

2 截止 导通

3 导通 导通

4 截止 截止

分析如下：

1、D1在ui大于3.7v时导通，D2截止，此时uo=3.7v。

2、D2在ui小于-3.7v导通，D1截止，此时uo=-3.7。

3、D1D2同时导通的情况不存在。

4、D1D2在-3.7
