二极管反向恢复时间Trr的知识

二极管的反向恢复时间Trr是指二极管截止后，从导通到关断所用的时间。做开关电源的都知道，这个参数很重要，但雅帆为了写这篇文章，查了很多二极管资料，里面都没有标出。自己动手丰衣足食，测试过程与大家分享。如果感觉数据对你重要可以收藏，如果认同我的方法可以转发哟，让更多的人交流。只不过本次测试并不是严格按Trr定义来测的，所以只对本次实验条件数据作保证。

反向恢复时间Trr的定义

使用的设备为：泰克TDS1012C-SC示波器，普源DG1022信号发生器。这两个设备打配合真是太强了，哈哈。

测试对象：M7(1N4007)塑料硅整流二极管，SR260肖特基二极管。

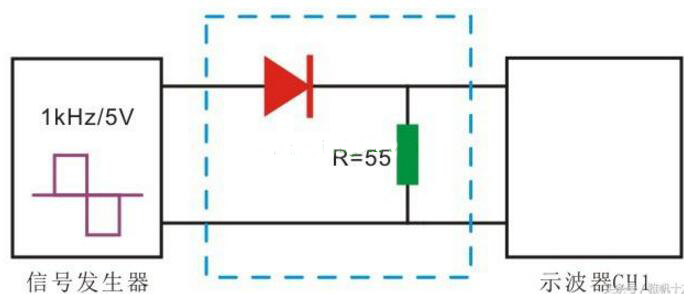

测试电路如下，其中取R上的电压，也既是电流信号。

测试电路

测试结果如下：

测试对比

结论：可见肖特基二极管速度确实比较快，大概是M7的100倍。这也说明了为什么M7只能用于50Hz交流电整流，而SR260可以用作电子变压器次级50kHz整流。如果开关速度不合适，二极管相当于没有截止功能，发热会很严重。
