电阻器的类型图

返回列表来源:壹芯微 发布日期 2020-05-15 浏览:-

电阻器的类型图

包括仪表学科在内的所有工程师都应该了解的一个非常基本的组件。电阻器是无源元件。它引入阻力。电阻定义为与电流相反的材料特性。由于电阻器没有极性,它们可以在任一方向上连接在电路中。

R =(PL)/ A.

其中,R =电阻(W)

L =导体长度(m)

A =导体横截面积(m ^ 2)

P =材料与电阻的比或电阻率。

电阻器的电阻值取决于电阻器的物理尺寸和所用导电材料的电阻率。

电阻器用于电子电路:

1. 限制电流

2. 提供负载

3. 产生所需的电压降。

4. 控制增益

5. 修正时间常数等

电阻器的类型

根据电阻值的性质,电阻器大致分为两类。

1. 固定电阻器

2. 可变电阻器

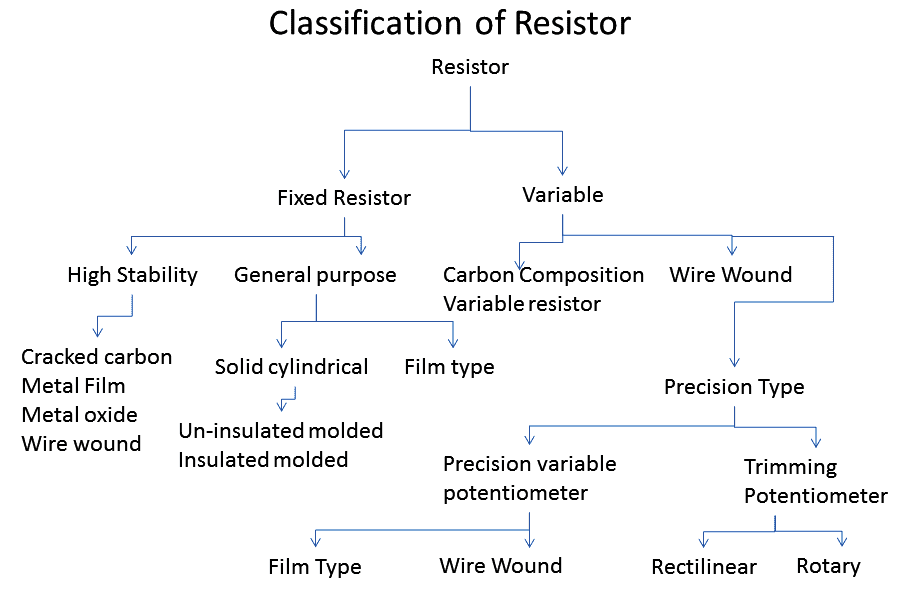

下图是电阻类型的图表。

电阻器

电阻器的类型图

固定电阻器

固定电阻器进一步分为两种类型。他们是

1. 高稳定性类型

2. 通用型

高稳定性类型

高稳定性类型进一步分为四种类型

1. 破裂的碳电阻器

2. 金属膜电阻器

3. 金属氧化物电阻

4. 绕线电阻器

通用型

碳成分电阻称为通用固定电阻。它们有两种类型。

1. 实心圆柱型

2. 电影类型

实心圆柱型

分为两种类型

1. 非绝缘模压型

2. 绝缘模压型

通用可变电阻器

这分为三种类型

1. 碳成分可变电阻器

2. 线绕可变电阻器

3. 精密型可变电阻器

精密型可变电阻器

这又细分为

1. 精密可变电位器

2. 微调电位器

精密可变电位器

它分为两种类型:

1. 电影类型

2. 绕线式

微调电位器

1. 直线

2. 旋转式
