定性判断场效应管三极管好坏的方法

返回列表来源:壹芯微 发布日期 2021-04-10 浏览:-

定性判断场效应管三极管好坏的方法

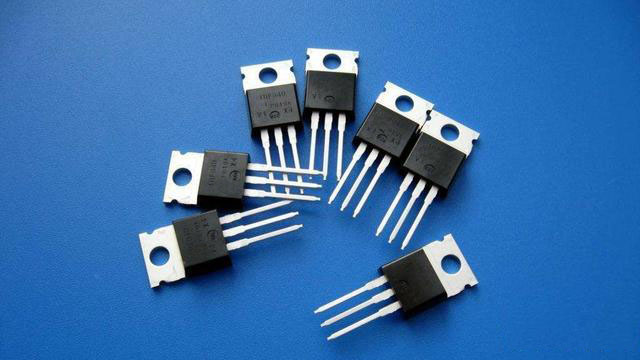

场效应管和三极管的相同点就是都为半导体器件,并且都可以作为信号的放大和电子开关使用,既然都是半导体器件,那么其内部也都会有PN结的存在,而且大多数的损坏都表现为击穿,所以只要会测二极管,就可以测量这两种的好坏了,下面我们来看具体方法。

定性判断场效应管三极管好坏的方法

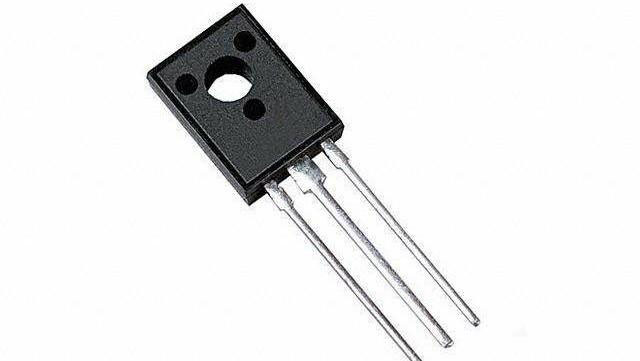

三极管的测量方法

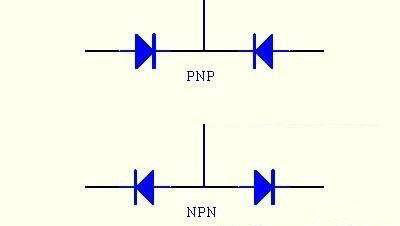

我们可以将三极管看做是两个背靠背或面对面的二极管,使用数字万用表的二极管档位依次测量两个PN结就可以测出损坏了。

定性判断场效应管三极管好坏的方法

将数字万用表打至二极管档位,红黑表笔分别接触基极和集电极,正反测量只有一组读数则为正常。否则为集电结击穿。

再将红黑表笔分别接触基极和发射极,正反测量只有一组读数为正常,否则为发射结击穿。并且这个读数和第一步中的读数差不多大小为正常,如果偏差过大则视为性能不良。

红黑表笔分别接集电极和发射极,不管正反测量都没有读数显示为正常,否则为损坏。

场效应管测量方法

定性判断场效应管三极管好坏的方法

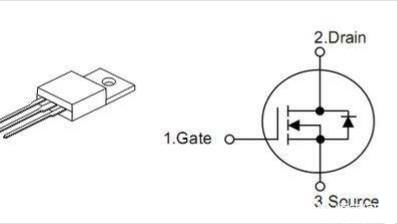

场效应管和三极管一样同样有三个电极,分别为栅极、源极和漏极,使用数字万用表的200K电阻档位,分别测量每两个管脚的阻值,当有两个管脚的正反阻值差不多大小时,这两个即为源极和漏极,其余一脚为栅极。下面我们以N沟道场效应管为例,来看下测量方法(测量前需短路放电)。

定性判断场效应管三极管好坏的方法

将万用表置于二极管档位,红黑表笔正反接源极和漏极,只有一组显示数值为正常,正反都有数值显示且很小说明漏源击穿。

将红表笔接漏极,黑表笔接源极,没有读数显示为正常,此时黑表笔不动,红表笔碰触一下栅极(栅源充电),然后再接回漏极,此时会有读数显示(漏源导通),且数值应该越来越大为正常。

将三个管脚短路放电,再用红表笔接漏极,黑表笔接源极,此时没有数值显示为正常。
