单向可控硅性能检测有哪几种方法?

返回列表来源:壹芯微 发布日期 2021-11-03 浏览:-

单向可控硅性能检测有哪几种方法?

单向可控硅性能检测有哪几种方法?单向可控硅是一种可控整流电子元件,能在外部控制信号作用下由关断变为导通,但一旦导通,外部信号就无法使其关断,只能靠去除负载或降低其两端电压使其关断。

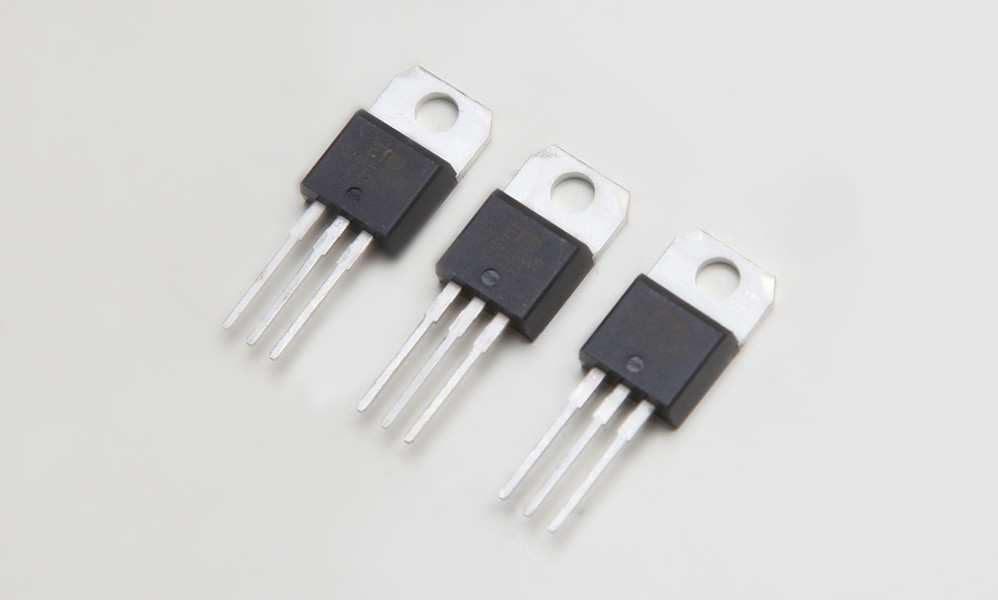

单向可控硅

单向可控硅是由三个PN结PNPN组成的四层三端半导体器件与具有一个PN结的二极管相比,单向可控硅正向导通受控制极电流控制;与具有两个PN结的三极管相比,差别在于可控硅对控制极电流没有放大作用。

可控硅质量好坏的判别可以从四个方面进行。第一是三个PN结应完好;第二是当阴极和阳极间电压反向连接时能够阻断,不导通;第三是当控制极开路时,阳极和阴极间的电压正向连接时也不导通;第四是给控制极加上正向电流,给阴极和阳极加正向电压时,可控硅应当导通,把控制极电流去掉,仍处于导通状态。

用万用表的欧姆挡测量可控硅的极间电阻,就可对前三个方面的好坏进行判断。具体方法是:

用R×1k或R×10k挡测阴极和阳极之间的正反向电阻(控制极不接电压),此两个阻值均应很大。电阻值越大,表明正反向漏电电流愈小。如果测得的阻值很低,或近于无穷大,说明可控硅已经击穿短路或已经开路,此可控硅不能使用了。

用R×1k或R×10k挡测阳极和控制极之间的电阻,正反向测量阻值均应几百千欧以上。

用R×1k或R×100挡,测控制极和阴极之间的PN结的正反向电阻在几千欧左右,如出现正向阻值接近于零值或为无穷大,表明控制极和阴极之间的PN结已经损坏。反向阻值应很大,但不能为无穷大。正常情况是反向阻值明显大于正向阻值。

万用表选电阻R×1挡,将黑表笔接阳极,红表笔仍接阴极,此时万用表指针应不动。红表笔接阴极不动,黑表笔在不脱开阳极的同时用表笔尖去瞬间短接控制极,此时万用表电阻挡指针应向右偏转,阻值读数为10欧姆左右。如阳极接黑表笔,阴极接红表笔时,万用表指针发生偏转,说明该单向可控硅已击穿损坏。
