电容及电感是怎样改变电流相位的

单单说说交变电流中的纯电感电路，单单进行定性分析。

首先说交变电流的纯电阻电路

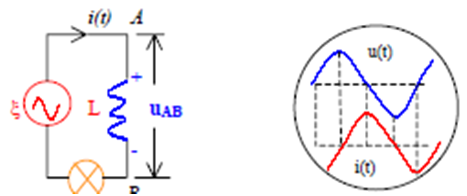

下图是一个纯电感电路的图示

可以看到右图是端电压与电感中电流的相位图，可以看出是有相位差的。题主的问题就是为什么会有相位差。

由高中学过的楞次定律可以知道，如果电流的改变导致磁场的改变，那么导线中会产生相应的电流阻碍这种改变。而交变电流中的电感元件实际上就是缠绕了很多圈的导线，比如密绕螺线管。实际上，导线中除了原有电动势产生电场以外，额外产生了一个变化磁场产生的场。

电感中的场：1）电源产生的似稳无旋电场Es；

2）变化磁场（电流）产生的变化电场Ek

欧姆定律的微分形式

导线中电流密度j有限  导线无电阻，即电导率无穷大（没学过高数的同学可以理解为无穷大乘以无穷小可以为一个定值）

无旋电场产生的电压

即有用的是

假设此时电路的电流为

则如果为纯电阻电路，电压则应该为

实际上是

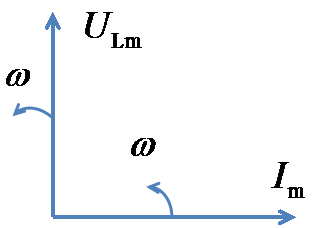

可见电感的电压电流同频率，相位不同，电压超前电流/2，或者说是改变了电压/2的相位

以上相加均属于简谐量相加

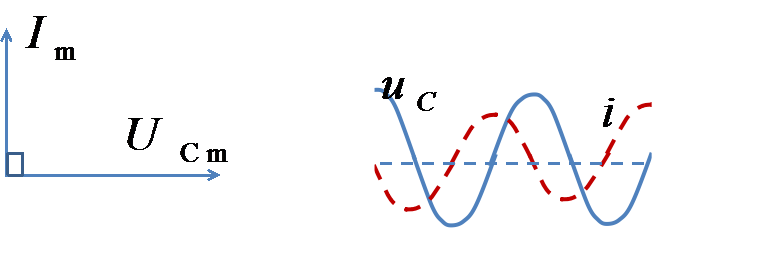

纯电容电路可以类似证明，结果为

假设电压

电流为

即电流超前/2

倘若要调整电压或者电流的相位，则添加一定阻抗的电感或电容即可，例如下面一个例子。

首先有个电压方程

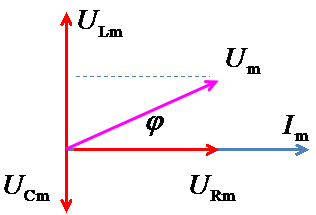

由上面得到的电感电容的UI矢量图，可以合并有最终可以合并得到Um，可以看出与Im有一定的相位差

证明完毕
