多倍压整流电路解析

返回列表来源:壹芯微 发布日期 2021-05-14 浏览:-

多倍压整流电路解析

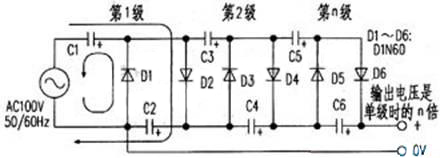

下图所示的科克罗夫特-沃尔顿(Cochcroft&Walton)电路是典型的多倍压整流电路。

科克罗夫特-沃尔顿

当将几个由二极管和电容器组成的半波倍压整流电路作几级串联连接时,交流电压经二极管D1~Dn在每半个周期内对电容器C1~Cn进行串并联充放电,用低的交流输入电压就可以获得单级半波倍压整流电路时几倍的直流输出电压。

其工作过程是,首先在交流的负半周时交流电源经D1对C1充电,接着在正半周时交流电源与C1上的电压相加经D2对电容器C2充电,充得的电压是电容器C1充电电压的两倍。接下来在负半周时,除了电源经Dl对电容器C1充电之外,交流电源还与C2上的电压叠加经D3对C3、C1充电,C3上的充电电压是C1上的两倍。在正半周时交流电源与C1上的电压叠加,除了经D2对电容器C2充电之外,还与C1、C3上的电压叠加经D4对电容器C4和C2充电,C4上充得的电压是电容器C1上电压的两倍。以此类推,可知输出的直流电压与半波倍压整流电路的级数有关。图中串接有三级半波倍压整流电路,C2、C4、C6上的充电电压均为C1上的充电电压的两倍,三个电容串联之后充电电压为C1上充电电压的6倍。
