场效应管时间继电器的工作原理解析

场效应管具有极高的输入阻抗，导通时从电源输入的电流几乎可以忽略。因此允许采用很大的充电电阻，有利于比延时的提高。

（1）电路一

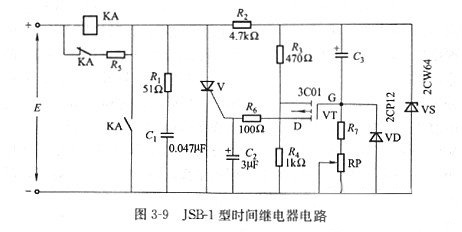

JSB-1型时间继电器电路如图3-9所示。它采用3C01型场效应管（P沟道增强型）作比较环节。该定时器最大延时可达5min，

比延时可达5s/μF，延时误差《±5%。

工作原理：接通电源时，由于电容C3两端电压为零，场效应管VT处于截止状态，继电器KA释放，延时开始。同时电源E通过电阻R2、继电器KA线圈向电容C3充电，电容上的电压逐渐升高，场效应管VT的栅源电压UGS越来越负，栅—漏极电流IGD就越来越大。当IGD大到晶闸管V所需的触发电流时，V触发导通，继电器KA得电吸合，输出延时信号。

图中，二极管VD的作用是提供电容C3一条快速放电回路（R3、R4、VD、C3）; R1、C1及C2的作用是防止晶闸管V误触发；并联在电阻值较大的继电器KA线圈上的低阻值电阻R5，用以提供延时电路足够的电压与电流。

（2）电路二

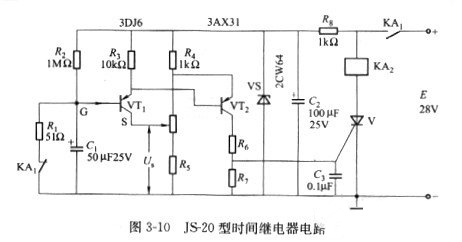

JS-20型时间继电器电路如图3-10所示。

工作原理：当继电器KA1吸合时（图中，KA1控制部分未画出），接通电源，由于电容Cl两端电压为零，场效应管VT1的栅源电压UGS=UC-US＝-US大于其夹断电压UP，因此VT1截止，三极管VT2无基极电流而截止，晶闸管V关闭，继电器KA2处于释放状态，延时开始。同时电源电压E通过电阻R8、R2向电容C1充电。Cl上电压Uc逐渐升高，当达到UGS

JS20系列通电延时型时间继电器的线路如图3-35所示，它由电源、电容充放电电路、电压鉴别电路、输出和指示电路五部分组成。电源接通后，经整流滤波和稳压后的直流电经过RP1和R2向电容C2充电。当场效应管V6的栅源电压Ugs低于夹断电压Up时，V6截止，因而V7、V8也处于截止状态。随着充电的不断进行，电容C2的电位按指数规律上升，当满足Ugs高于Up时，V6导通，V7、V8也导通，继电器KA吸合，输出延时信号。同时电容C2通过R8和KA的动合触头放电，为下次动作作好准备。当切断电源时，继电器KA释放，电路恢复原始状态，等待下次动作。调节RP1和RP2即可调整延时时间。

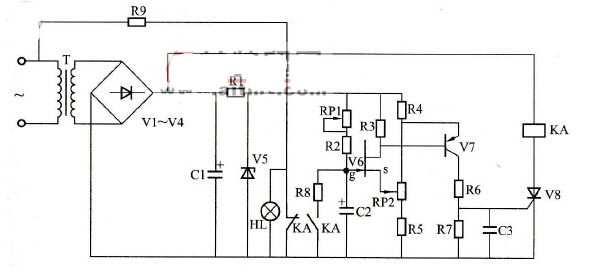

图3-35 JS20系列通电延时型继电器的电路图
